早在Facebook推出Facebook Home时,相信强大的原型工具Quartz Composer就进入了很多设计师的法眼,无须编写代码就可以输出细腻丰富的动画,这个太刁了,和大家一样,彼时我也信誓旦旦励志要学会这个玩意儿,于是开始参考教学视频摸索,甚至拿着Quartz Composer的Guideline企图翻译,结果发现并不是那么简单。于是学QC这件事情就一直一直搁浅,直到Facebook又推出了Paper,有了Origami这个插件,QC的门槛瞬间降低了很多,终于,感觉自己入!门!了!!尤其是和Sketch联动,做demo真是方便了很多。这里按照自己的理解参考各种资料的总结对Origami整理了一份入门篇文档,真的可以帮助零基础的同学入门,欢迎同样在研究的同学一起探讨,有不对的地方求指正~



基本概念

首先说一下“模块”(patch),模块是QC里面最基本的元素,不同的模块实现不同的功能,要搭建一个原型,实际上就是把不同的模块按照逻辑像搭积木那样拼装的过程。

模块可以简单区分为这样两类:圆角和方角。

圆角是最普通的模块,而方角的模块叫做“宏”(Macro),可双击进入详细编辑。(我把它理解为文件夹)

Origami五分钟入门秘籍

模块还会有颜色的区别,蓝色的模块是输出模块,在画布中可以被看到;黑色模块是最常见的状态;紫色模块表示模块内部还有其他子模块。

模块和模块之间用连线的形式拼接起来,模块左侧是输入接口,右侧是输出接口,将A模块右侧的输出点连接到B模块左侧的输入点,即可将A模块的结果输出到B模块。

基本逻辑

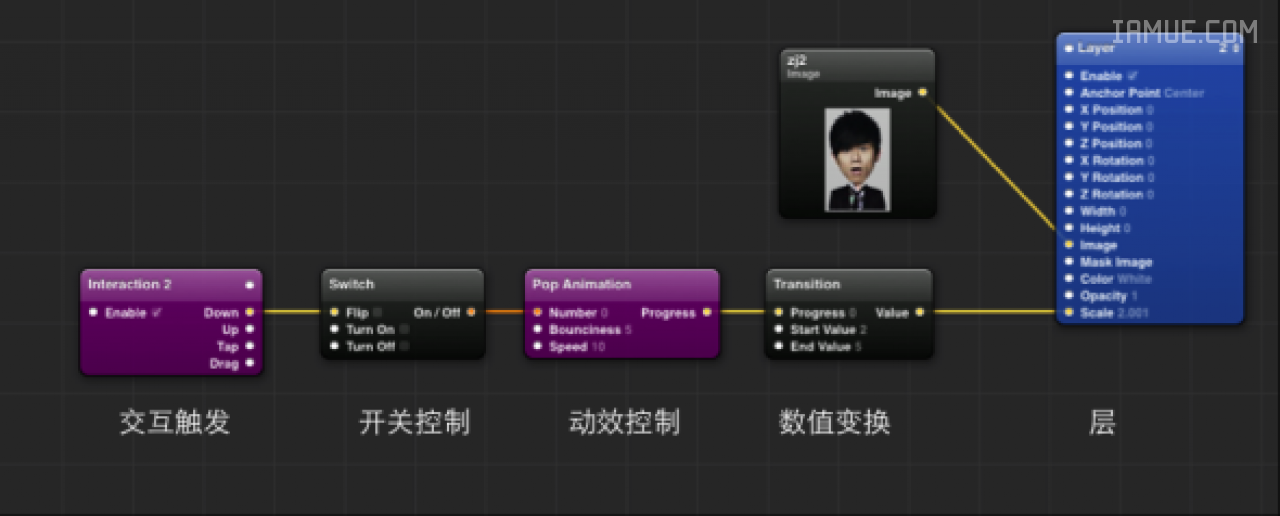

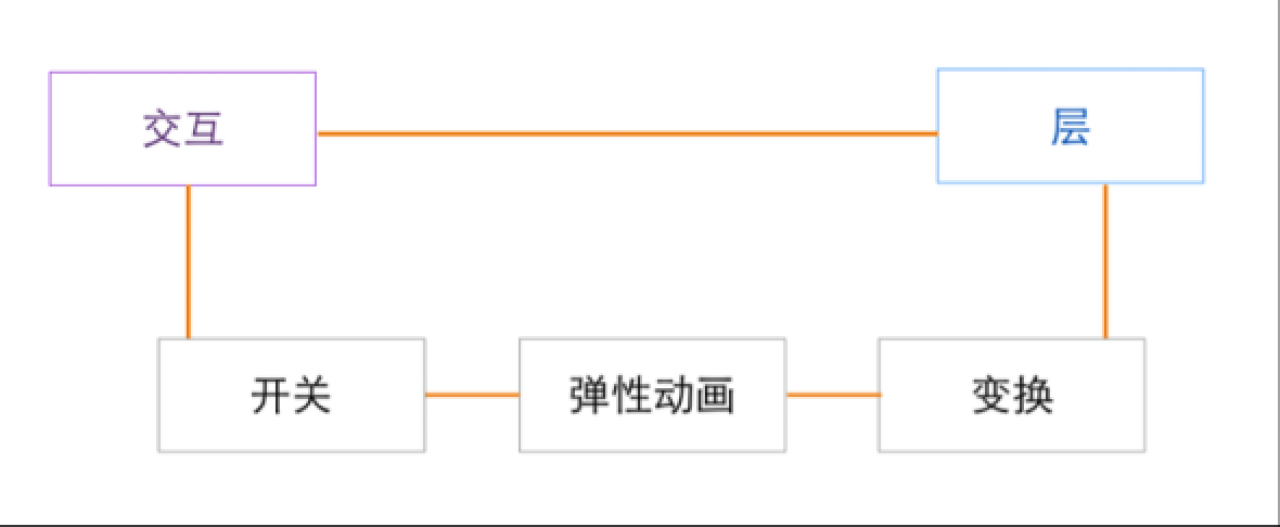

这个模型是在一个文章里面一位朋友分享的,我觉得非常到位,基本上每一条操作都是这样的执行逻辑。

每一个动画首先有一个交互触发动作,然后用一个开关来控制一个动作的两种状态,两种状态对应变换两个数值,然后表现在层上~ 数值变化前多一个弹性动画来控制动效。

Origami五分钟入门秘籍

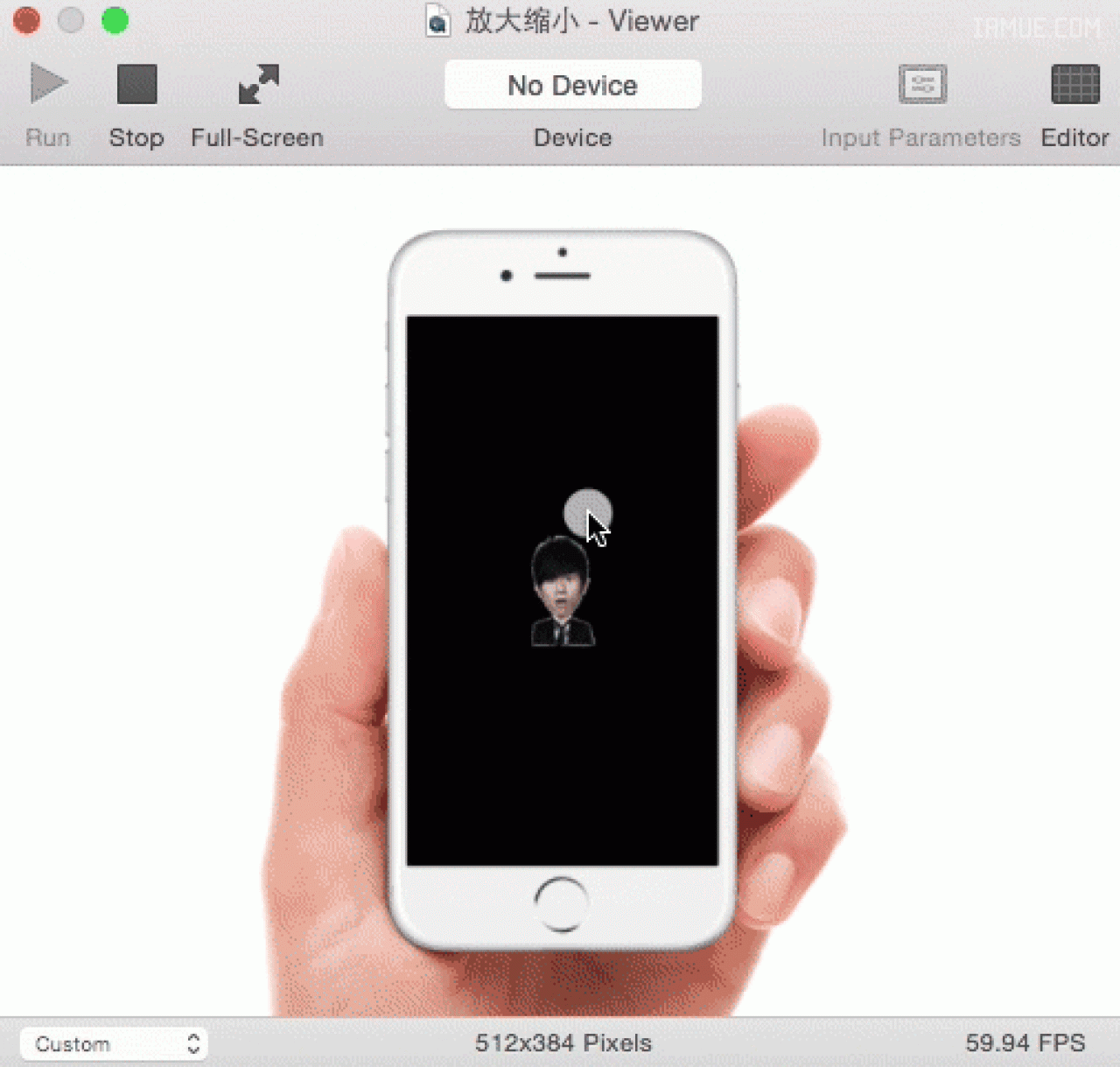

下图是最简单的图片放大缩小的例子,在数值变化的地方给图片大小一个初始值和结束值,就可以简单的实现点击图片放大缩小的效果了~~~~

Origami五分钟入门秘籍

Origami五分钟入门秘籍

小试牛刀

搞清楚基本概念和基本逻辑之后,就可以上手试试了。

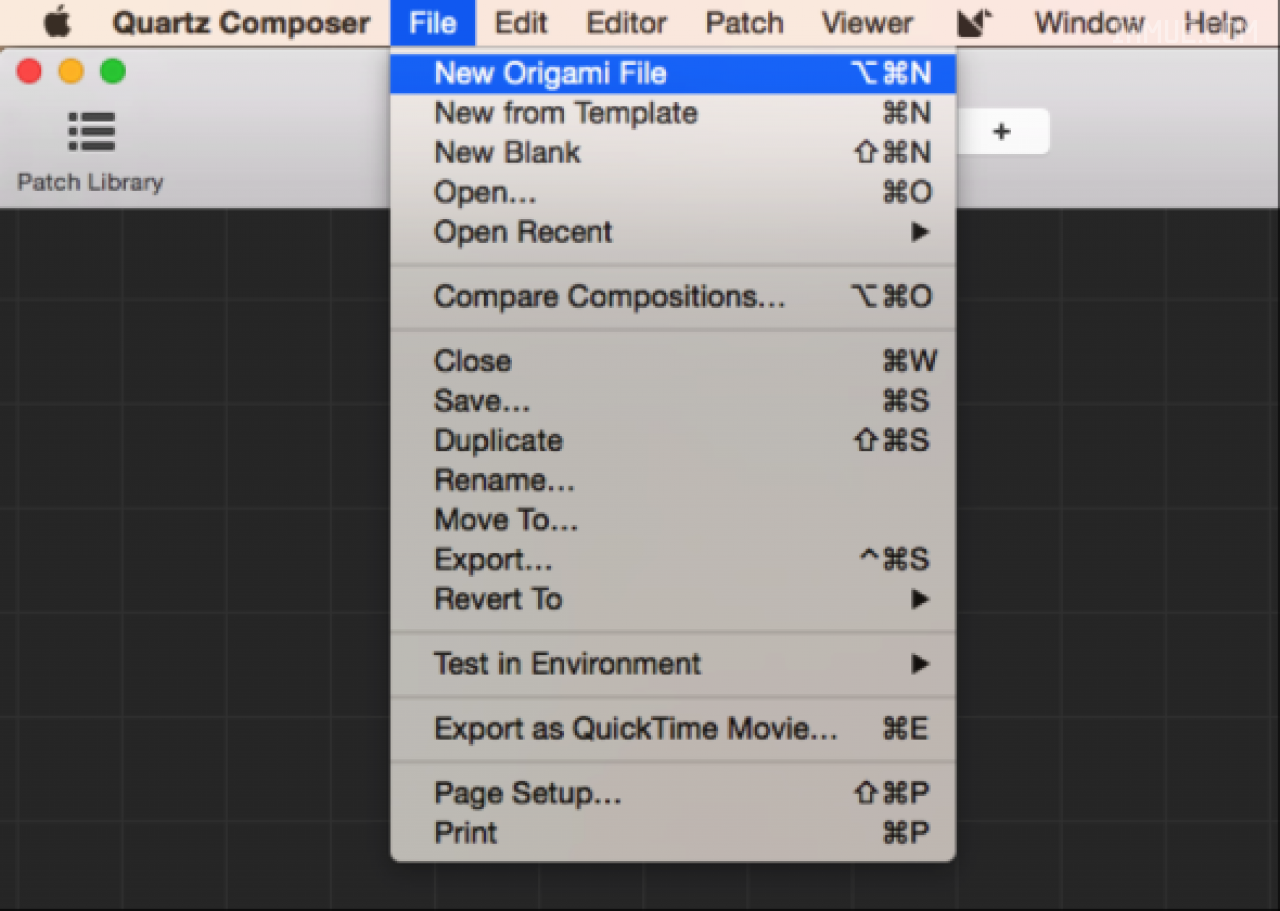

我们先新建一个Origami file。

Origami五分钟入门秘籍

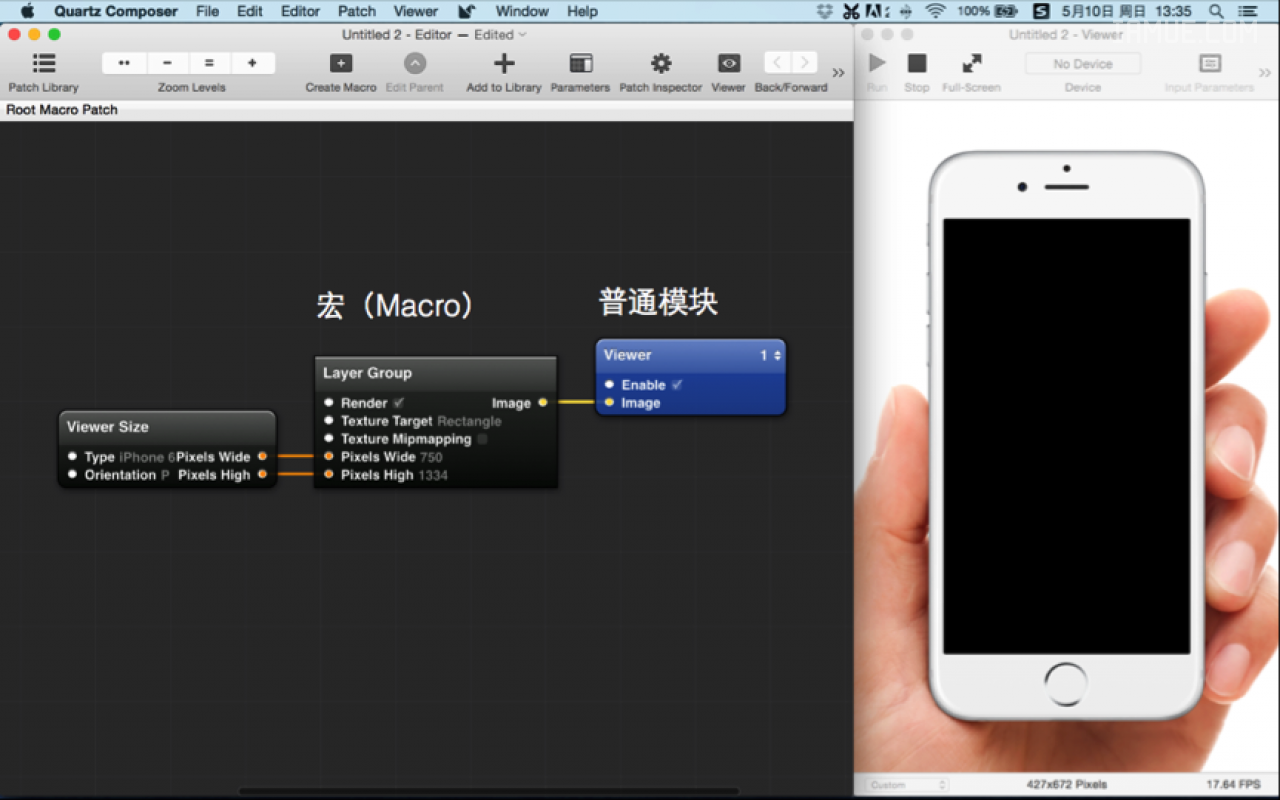

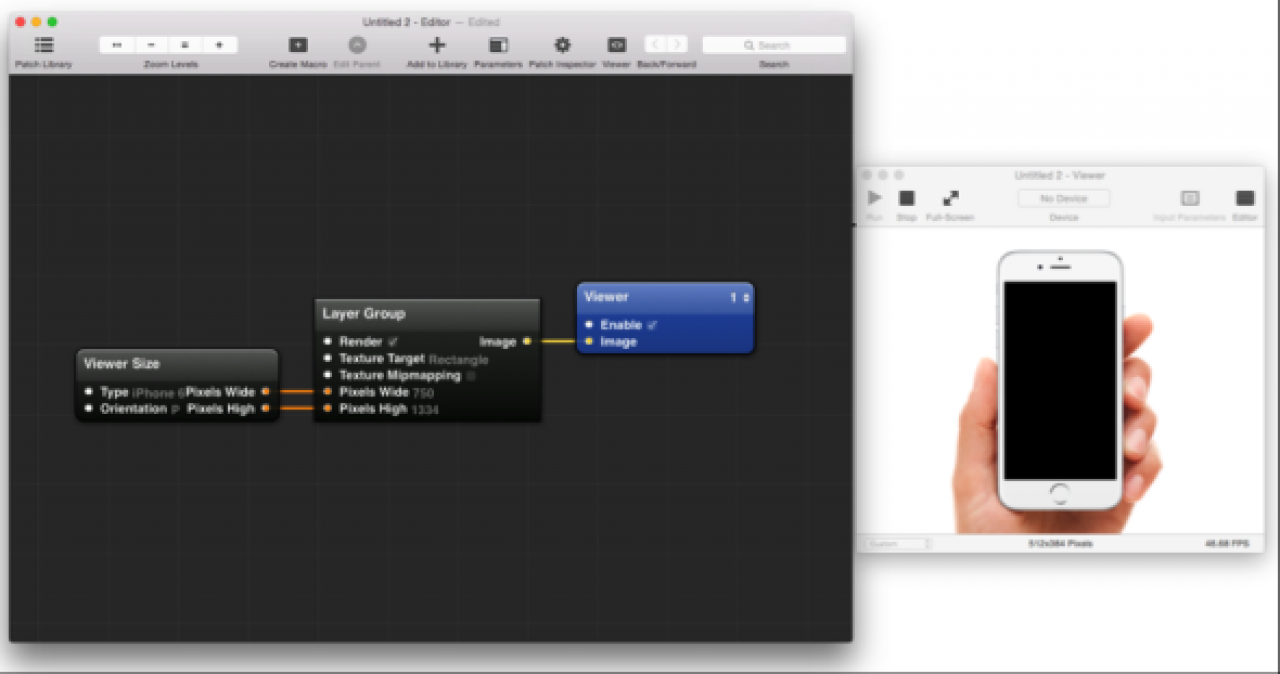

如下图,会弹出左右两个窗口,这是Origami默认的文件,由此也可以看出Origami为移动而生~ 第一个patch可以控制右侧手机的样式、横屏还是竖屏等等,第二个patch是方角的,也就是上面说的宏(Macro),双击它就可以将我们想要设计的内容放在手机里面了。第三个patch是蓝色的显示层。

Origami五分钟入门秘籍

每一个patch都可以双击修改名字,在后面内容变多的时候,起好名字变得非常重要。可以看到每一个patch都有自己的输入输出参数,可以都调一下试试看效果~~~

在viewer窗口,有很多很好用的快捷键可以调整展示的样式。例如,每次我会很习惯地去掉拿着手机的手……在viewer窗口激活的状态下, 键盘输入H,就可以去掉手了;键盘输入=/-可以切换背景样式;键盘输入F可以全屏展示,去掉手机框。

Origami五分钟入门秘籍

Demo1. Hello Origami

按照开发教程最习惯性的做法,我们先来做一个“Hello Origami”的demo。

双击Layer Group,进入界面内编辑态,这里有一个已经存在的patch是Fill Layer,这是一个填充图层,用来设置背景。

在编辑区域,键盘输入T,就出现了一个Text Layer。 这里说一下,调出所有patch库的快捷键是“command + enter”。(请叫我快捷键瘾君子~)

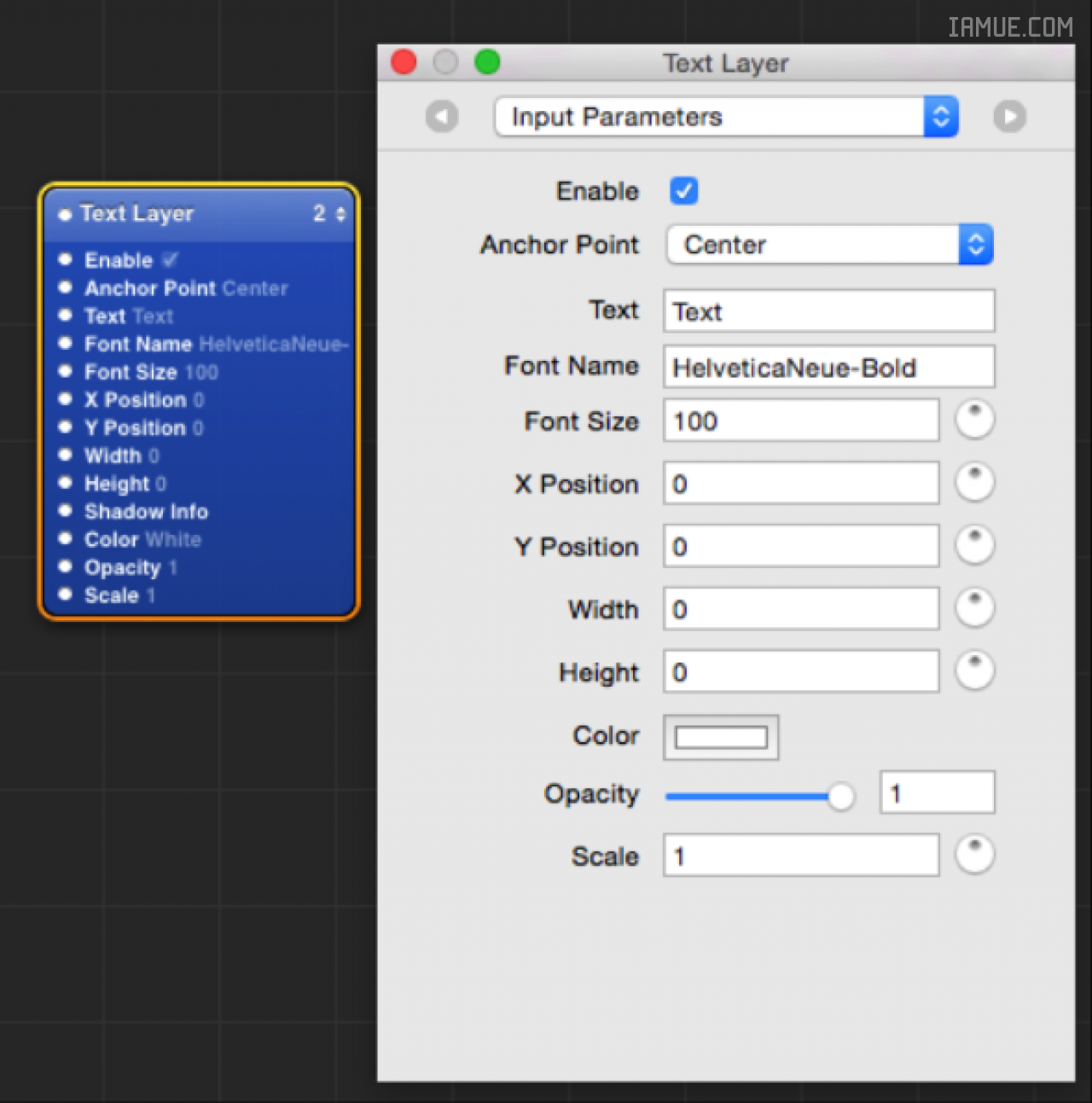

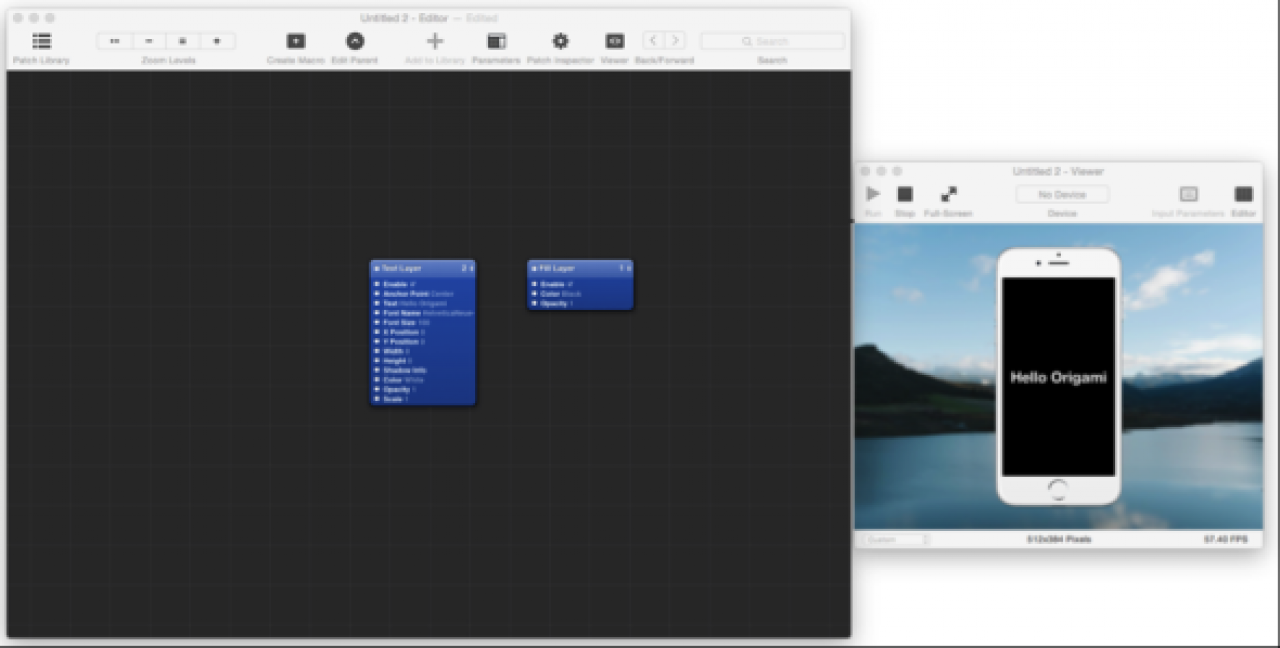

可以看到viewer区域已经有“text”显示了,选中Text Layer 按“command+1”,可以呼出这个layer的设置项,就可以随便调整试试看了,我们在Text项里写上“Hello Origami”,就完成Demo1啦~~~

Origami五分钟入门秘籍

Origami五分钟入门秘籍

Demo2,可交互的Origami

接下来我们试着让案例交互起来,做一个点击窗口,文案颜色和背景颜色互换的demo。

在编辑窗口,键盘输入I,可以看到出来了一个Interaction2的紫色patch,这是一个交互指令patch,输出交互指令,down是鼠标按下状态,up是鼠标单击状态,tap是触碰,drag是拖拽(这里提一下,从手机来操作时,感觉up和tap是一样的,我也有点不理解)。

在编辑窗口,键盘输入“command + enter”,呼出Patch Library,输入Color Transition,其实看名字大家应该就知道这是个啥,对就是这个东西来切换颜色。再在编辑窗口,键盘输入“shift + S”,得到Switch patch,这是一个开关。

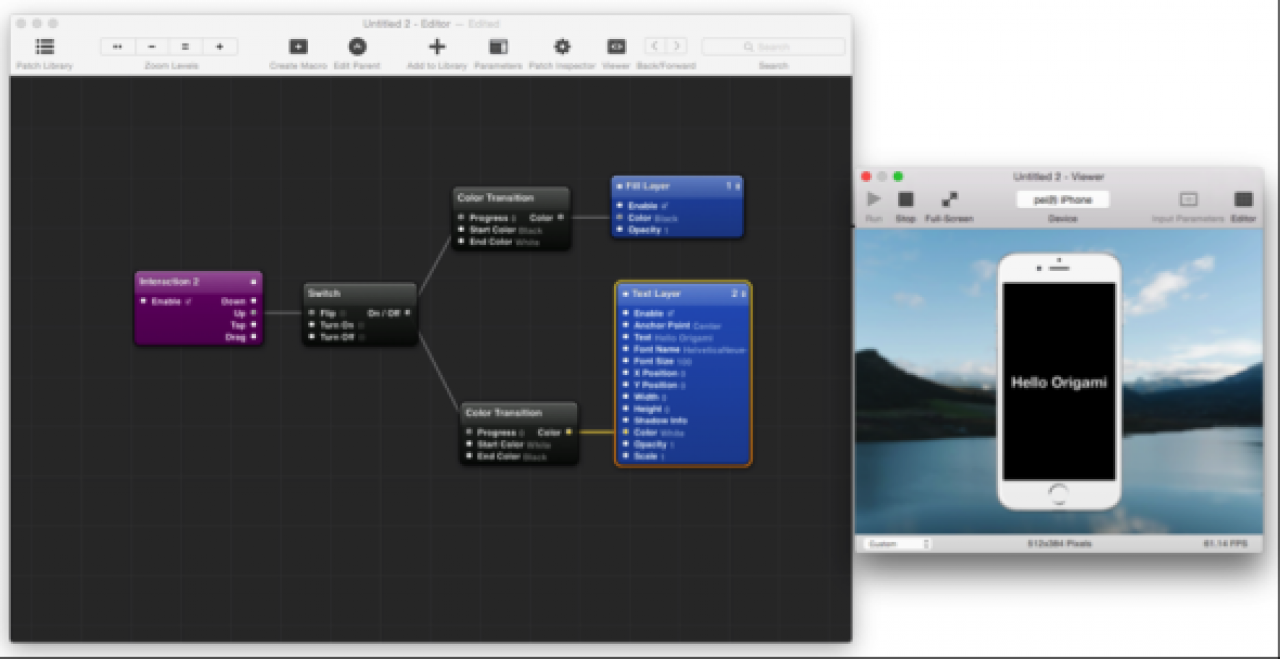

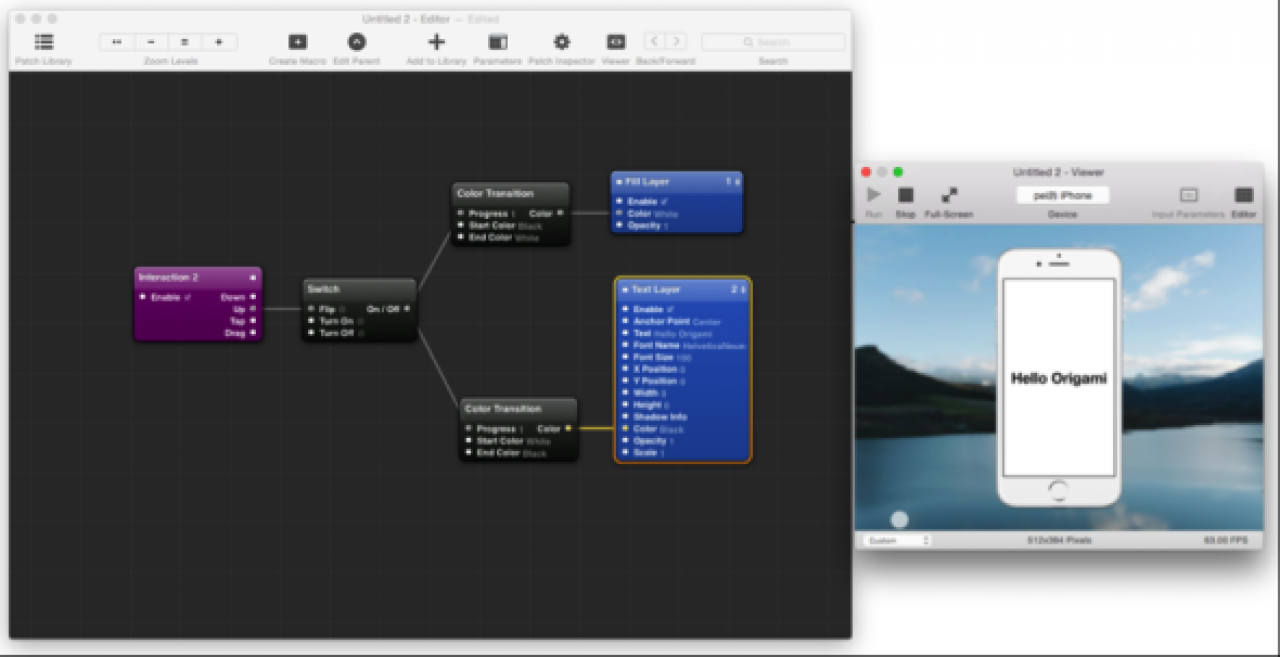

连接几个patch,我们就可以切换Hello Origami的颜色了,同样的方式,把背景再同步切换一下,Demo2 完成~~~~

Origami五分钟入门秘籍

Origami五分钟入门秘籍

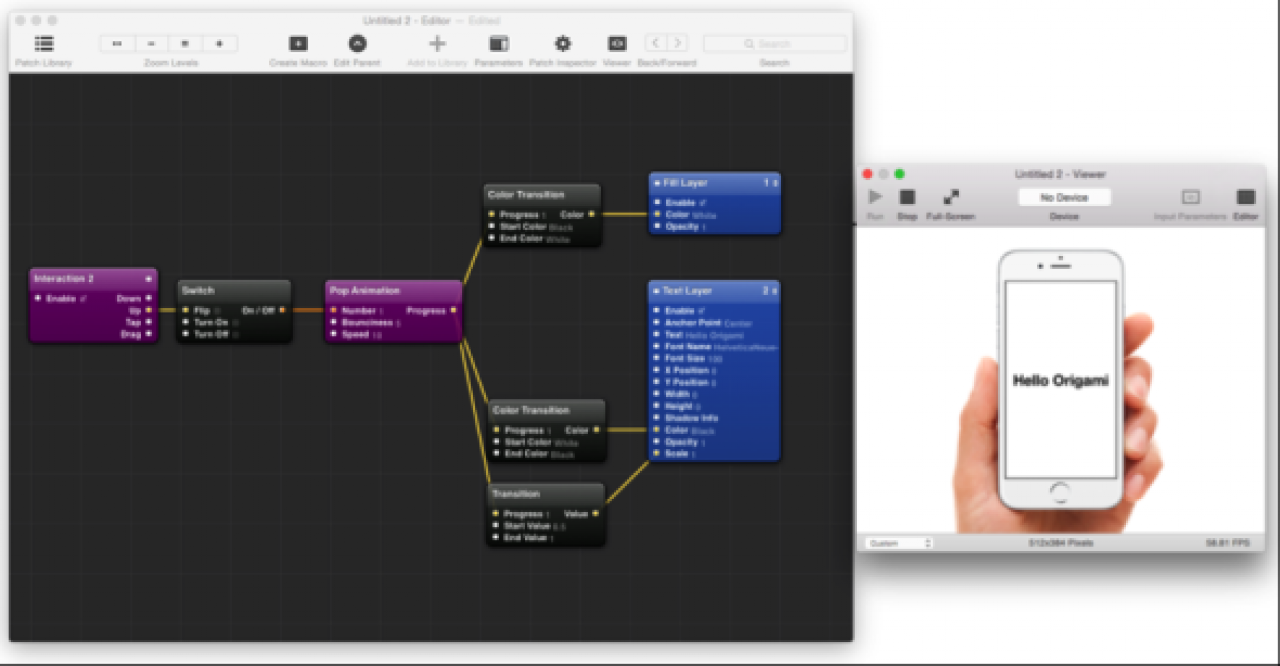

和切换颜色同样的道理,我们可以用Transition切换文本的大小。Layer中,scale是控制大小的元素,按百分比变化,1为100%以此类推。这时候你可能会觉得切换效果不够柔和,很生硬,在编辑窗口,键盘输入A,出现一个Pop Animation,这是一个动画过渡的效果,把这个patch放在颜色变化前,就会有过渡效果啦~~~~

Origami五分钟入门秘籍



如下图,就出来一个最简单的闪屏感觉的动画。

Origami五分钟入门秘籍





一些概念

关于坐标

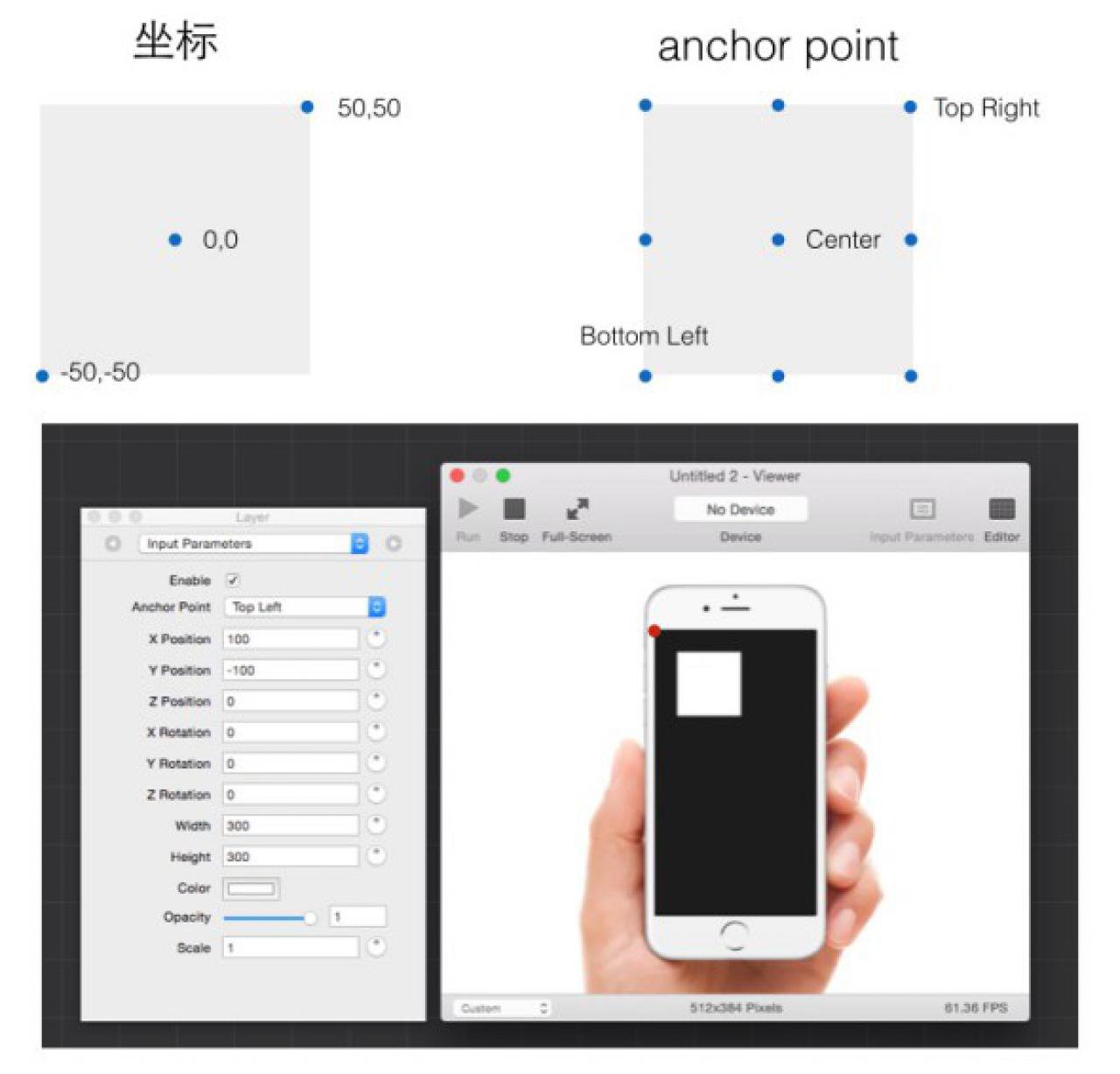

在Origami里,每一个patch的anchor point,默认状态在画布中心(0,0),我们可以对每一个patch定义它的anchor point, 举例来说,如果想要一个元素在左上角,则可以设置它的anchor point为top left,然后设置它位于左上角的位置是(100,-100),如此,就可以得到一个距离顶部和左边缘分别100的位置。

Origami五分钟入门秘籍

关于单位

在Origami里,width、height、position都是以pixels为单位;opacity和scale是百分制,0-1分别对应0和100%。



常用patch

这部分也是参考了网友的智慧~~~把他们按照类型简单归了一下类,很清晰~

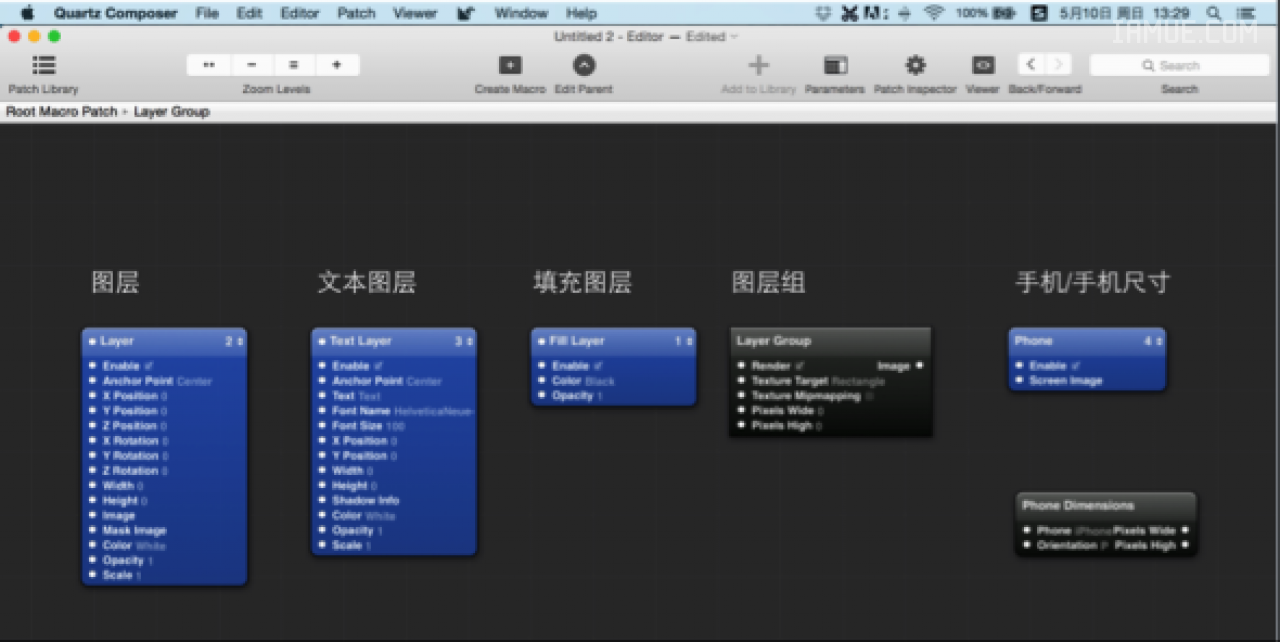

显示类

Origami五分钟入门秘籍

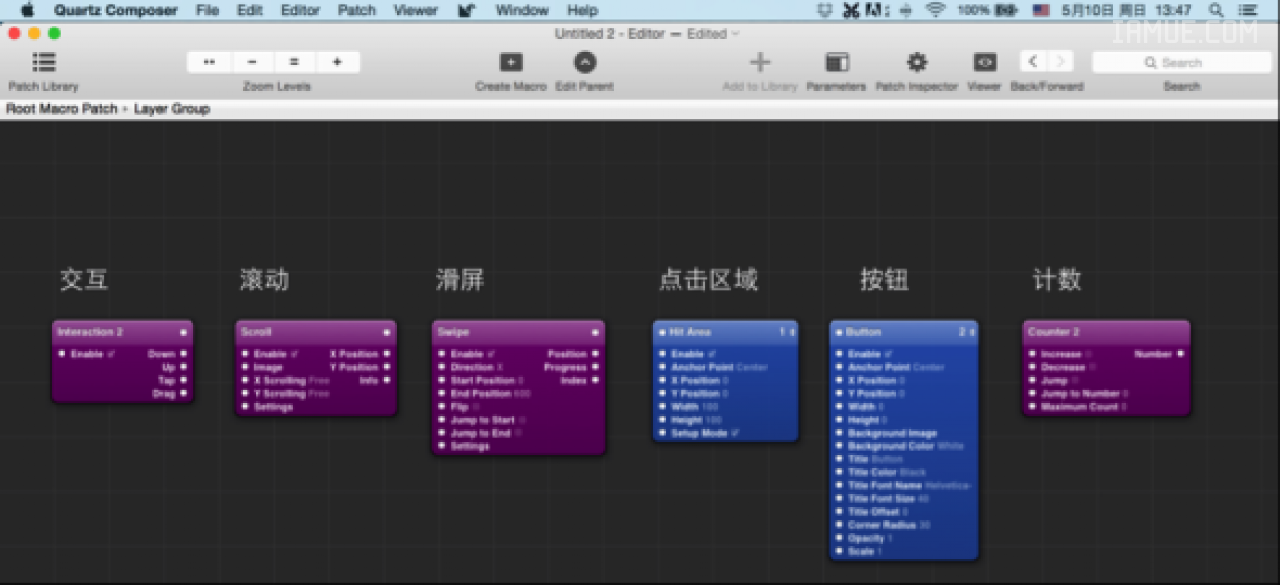

交互触发类

Origami五分钟入门秘籍

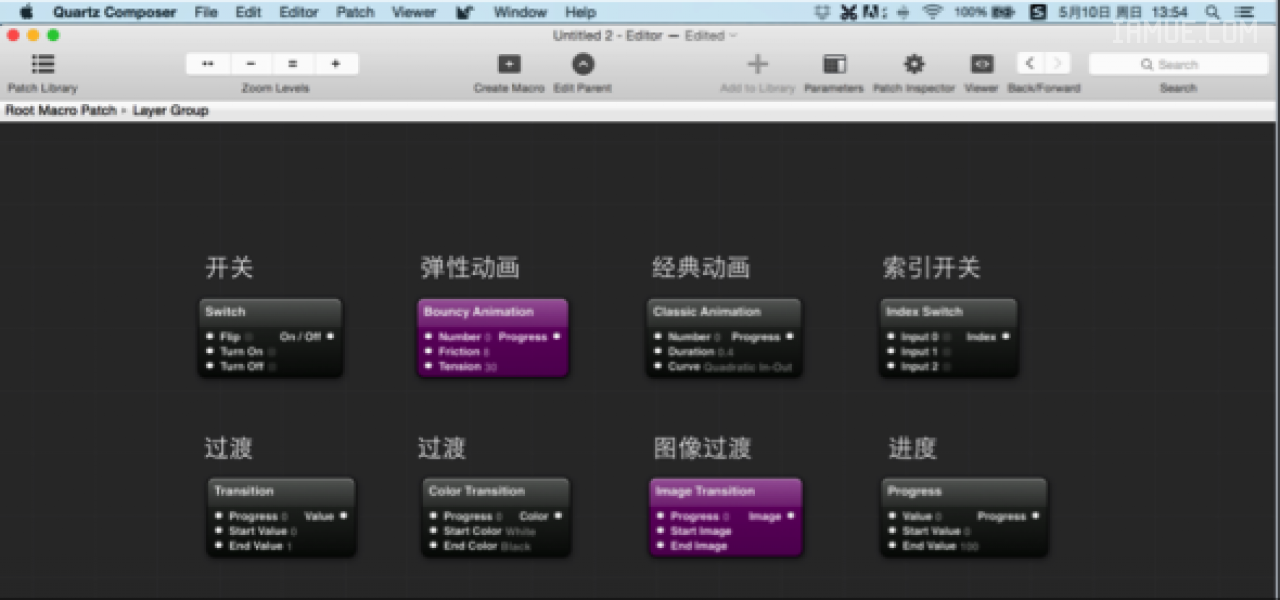

交互响应类

Origami五分钟入门秘籍

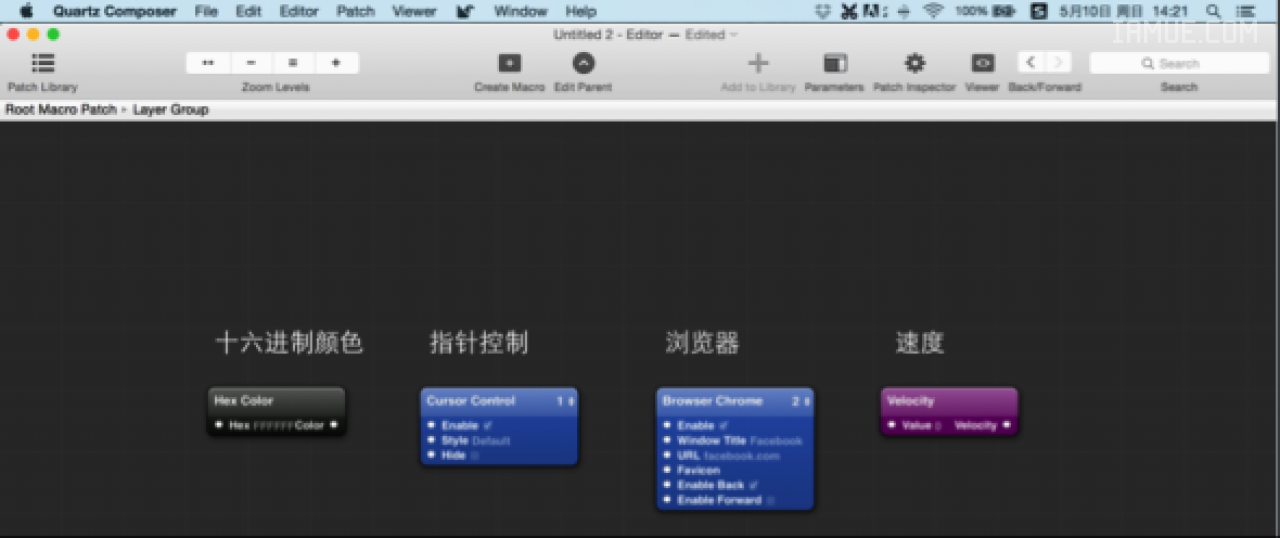

其他

Origami五分钟入门秘籍

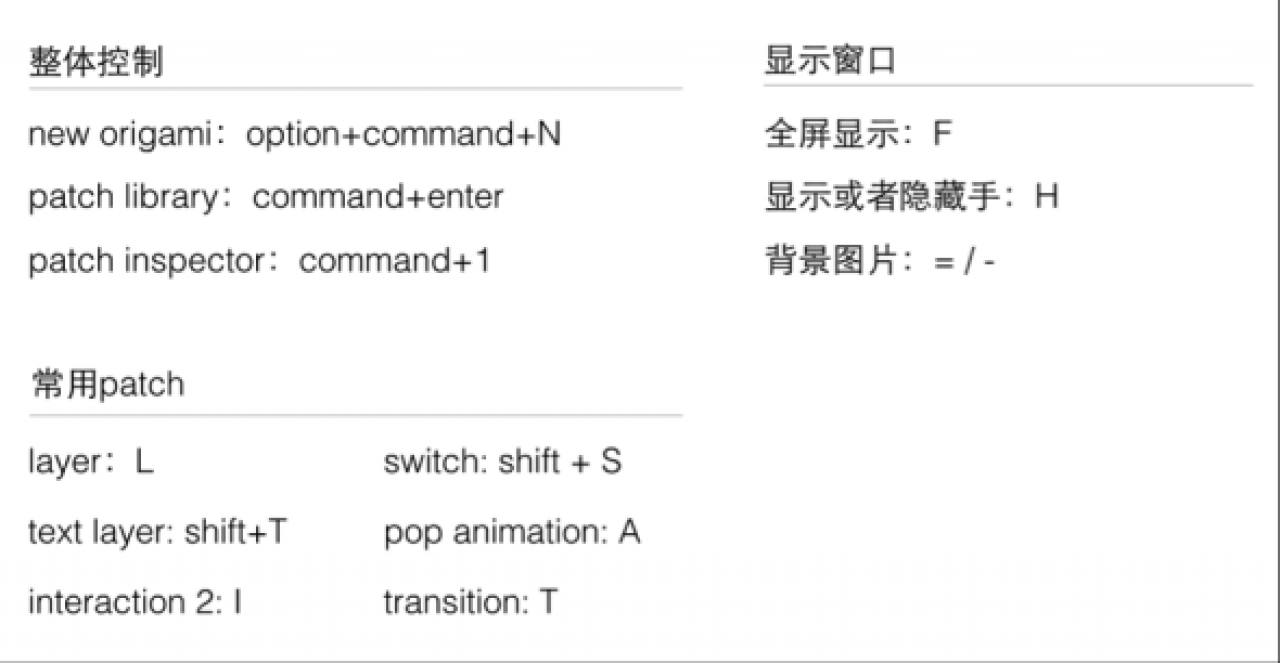

常用快捷键

Origami五分钟入门秘籍

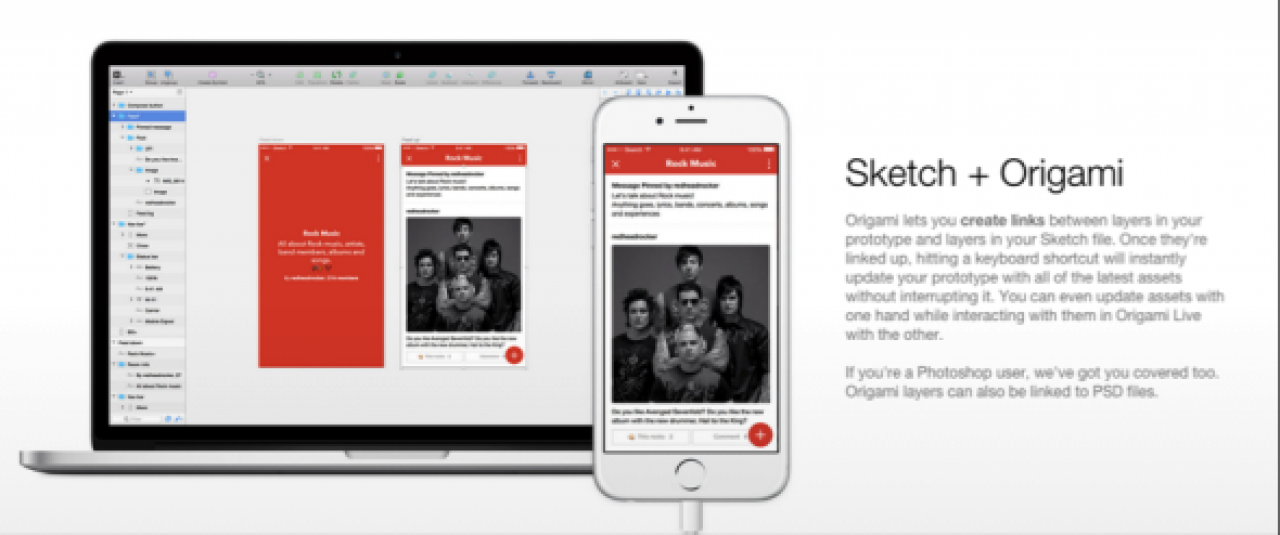

大招来了 Origami + Sketch



Origami五分钟入门秘籍

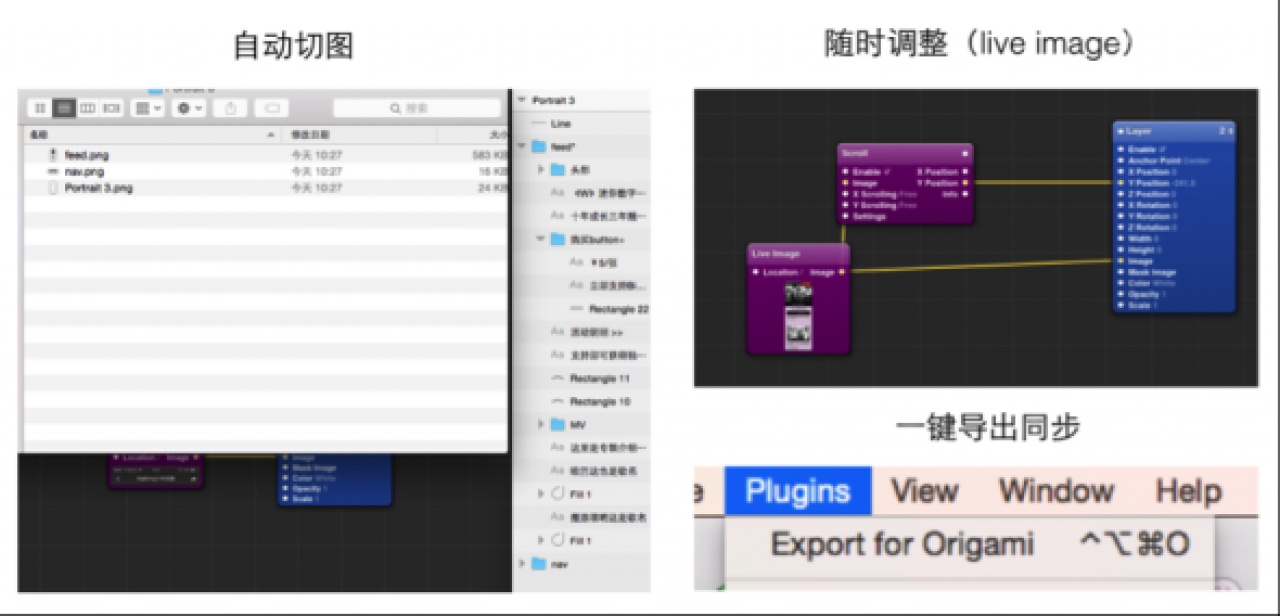

在Sketch里,只要把文件的名称命名规范,就可以用插件自动切图,再然后在Origami里面,所有图都可以用Live Image这个patch来承载,这样当你在Sketch调整图片的时候,使用快捷键“shift + option + command + o”,便可以一键同步到你的动态demo。

Origami五分钟入门秘籍

终极武器

你可以说以上内容其实我们都可以用PS + AE完成,但Origami有一个终极理由让你使用它来做动画——导出代码。

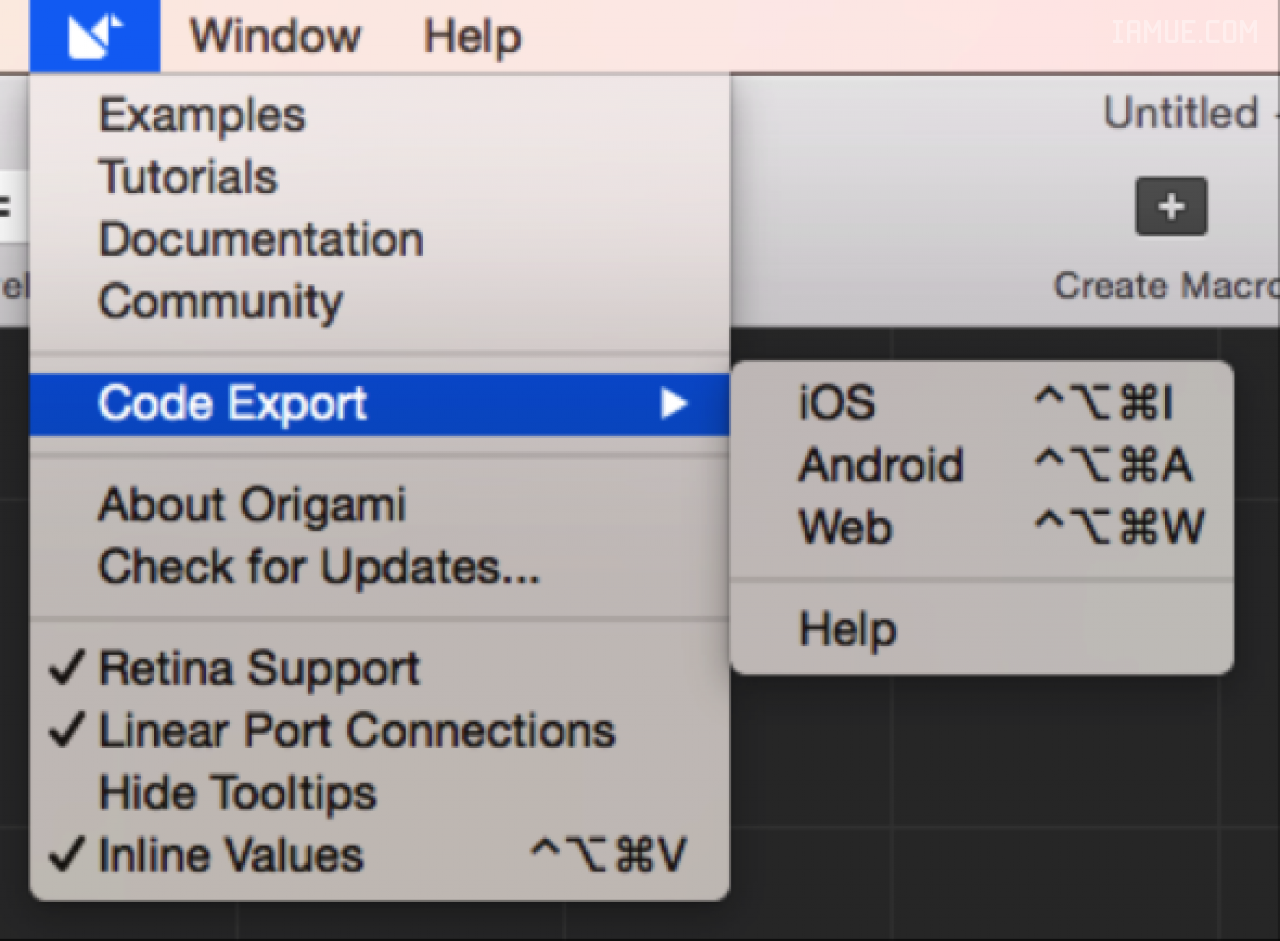

因为QC本来就是Xcode的一个可视化程序,因此它的运行逻辑其实和代码是一样的,Origami做了一件事情是可以直接一键导出代码,据说开发GG可以直接使用哦!这个我也还没有试过,如果真的可以很方便的导出代码直接给开发用,那么又省掉一个环节提高效率啦~~~~~~~

Origami五分钟入门秘籍

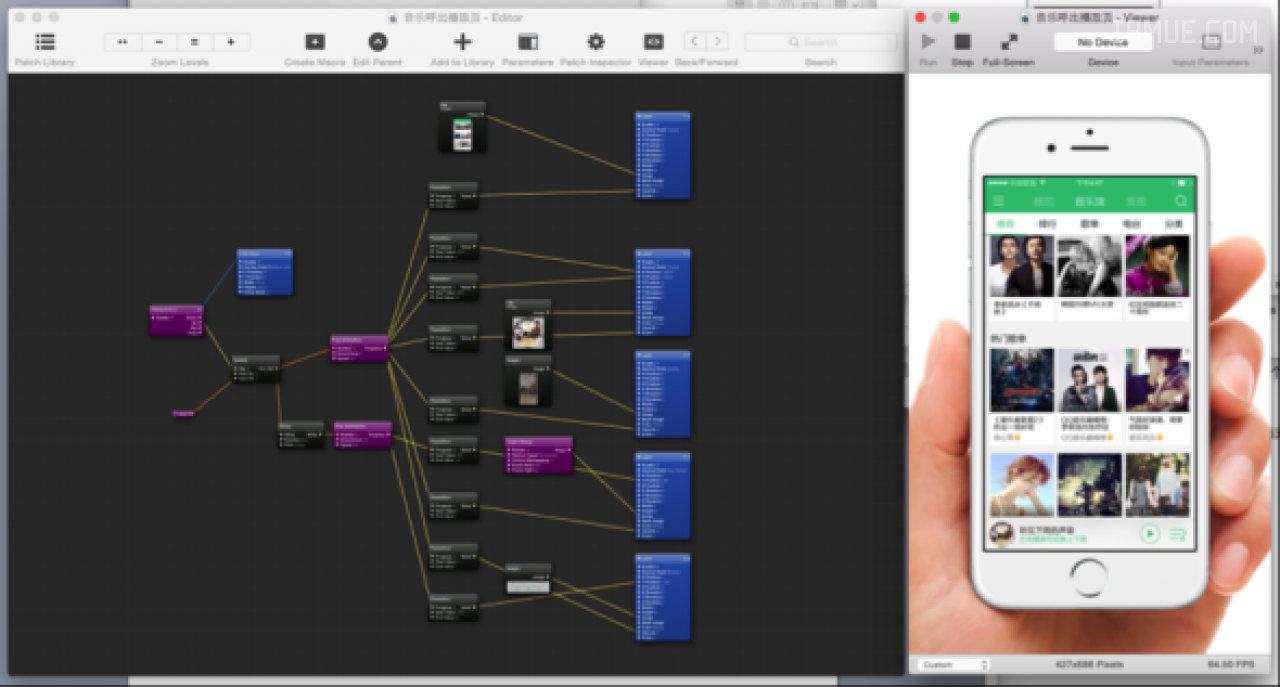

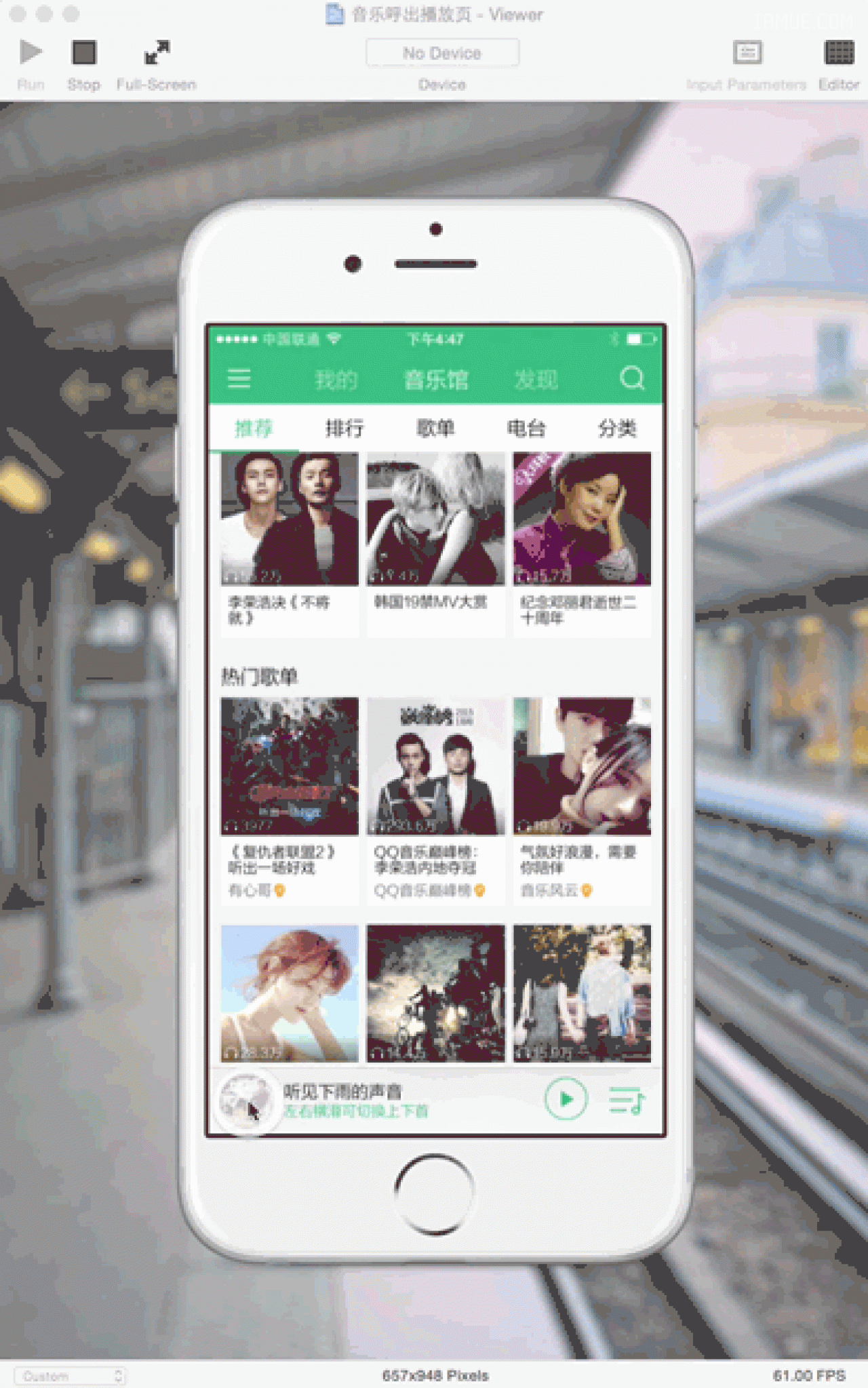

下图的案例是简单做了一个QQ音乐里面播放页弹出的动效~

Origami五分钟入门秘籍

Origami五分钟入门秘籍



附录

以下是对我帮助最大的几个网址,这份文档很多内容也参考了他们,非常感谢~~~

http://facebook.github.io/origami/

http://www.zhihu.com/question/20956344

http://www.csdn.net/article/2014-06-09/2820131

http://www.douban.com/group/topic/49037071/
