原型尺寸规范总结

最近公司安排我带一下新来的交互设计师,我想给他制定一份交互设计规范。这样一来,即使新来的交互设计师没什么基础,也可以根据这一份规范,做出大致标准的原型图。

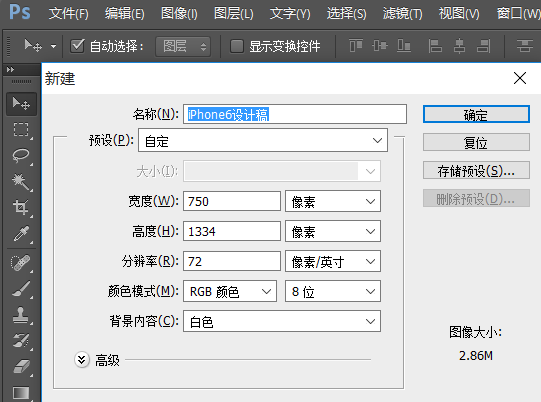

因为Ui设计稿是先做iPhone6的,方便向上适配iPhone6Plus,也方便向下适配iPhone5和iPhone4的尺寸。所以,交互设计稿的尺寸,就按照iPhone6的尺寸来做。

1473058522-3175-1154654-6d52609ed8445700

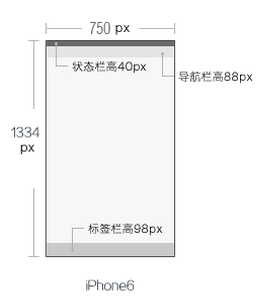

1、 iPhone6的界面布局是:屏幕是4.7英寸的,设计稿的大小为750x1334px。

状态栏(status bar):就是电量条,其高度为:40px;

导航栏(navigation):就是顶部条,其高度为:88px;

主菜单栏(submenu,tab):就是标签栏,底部条,其高度为:98px;

内容区域(content):就是屏幕中间的区域,其高度为:1334px-40px-88px-98px=1108px

截图如下:

1473058523-3493-1154654-6a4df2d57eb51d48

推荐3款测量工具为:MarkMan马克鳗,Dorado标注,PXcook像素大厨。

2、关于iPhone6的图标的尺寸:

导航栏的图标高度为44px左右,标签栏的图标尺寸为50x50px左右,最大为96x64px。

关于iPhone6的文字的尺寸:

导航栏的文字大小最大值是34px,标签栏的图标下方的文字大小为20px。内容区域的文字大小是:24px,26px,28px,30px,32px,34px。

3、(iPhone6设计稿尺寸是@2x),做原型图的时候,可以做成@2x的,即750x1334px;也可以做成@1x的,即375*667px。

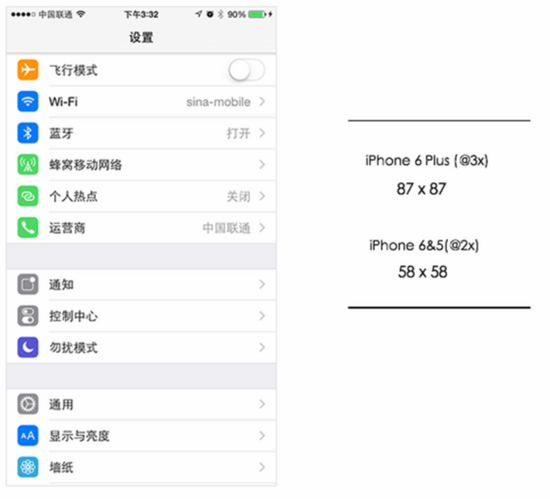

4、设置界面的图标高度和开关滑动按钮的图标高度:58px。

参考下图:

1473058523-6998-1154654-d3d00ca937c3f943

5、关于颜色,自从我做了3套高保真的交互原型图之后,发现后面还是改成画线框图来的快。

线框图的黑白灰之纯美,有利于专心布局界面,而不用在意界面的颜色搭配。

黑白灰颜色常用的数值是:

文字黑色#282828

文字深灰色#656565

文字浅灰色#98989

边框浅灰色#C3C3C3

背景淡灰色#f2f2f2

按钮背景纯白色#ffffff

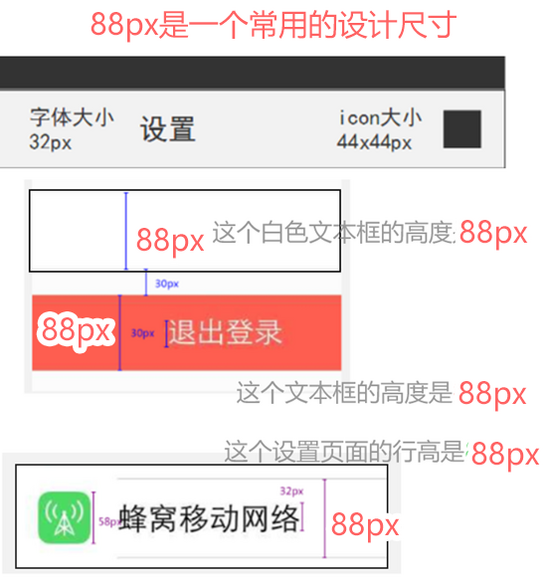

6、常用的可点击高度,在iPhone6的原型图上,统一成88px。在iPhone6设计稿中,88px是一个常用的设计尺寸。参考图片如下,

1473058524-9891-1154654-7f30cf1fbb9e57ee

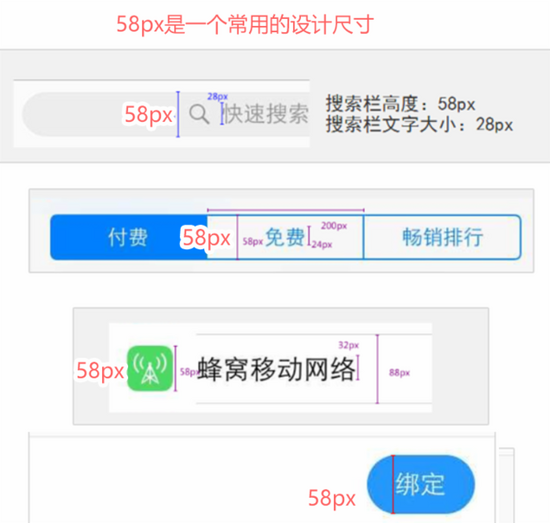

7、搜索栏的高度,在iPhone6的原型图上,统一成58px。在iPhone6设计稿中,58px是一个常用的设计尺寸。参考图片如下,

1473058522-6827-1154654-3c711cc5feb131eb

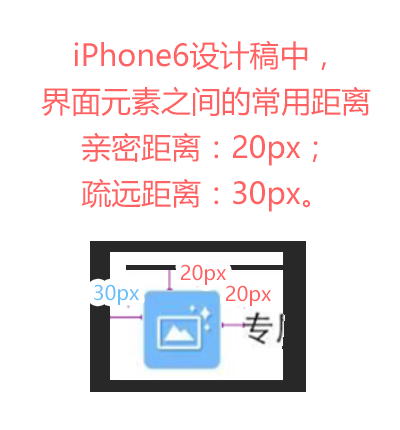

8、在iPhone6设计稿中,界面元素之间的常用距离,亲密距离:20px;疏远距离:30px。

疏远距离:比如,所有元素距离手机屏幕最左边的距离。

亲密距离:比如,左边图标与右边文字之间的距离。

参考图片如下,

1473058525-7460-1154654-f788db1b34fa20e1

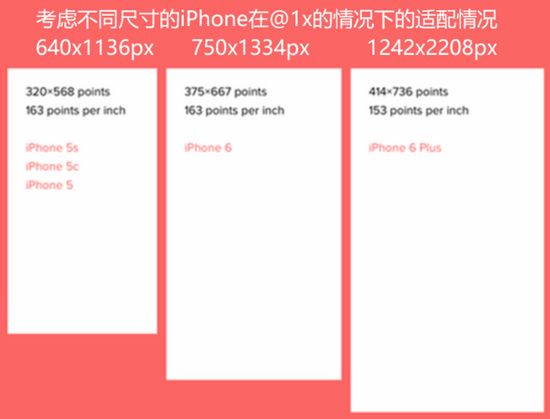

9、原型设计中,需要考虑不同屏幕尺寸的苹果手机,在@1x的情况下的适配情况。比如:

iPhone5在@2x屏幕尺寸是,640x1136px;对应的@1x,屏幕尺寸就是320x568px;

iPhone6在@2x屏幕尺寸是:750x1334px;对应的@1x,屏幕尺寸就是375x667px;

iPhone6Plus在@3x屏幕尺寸是:750x1334px;对应的@1x,屏幕尺寸就是414x736px;

参考图片如下:

1473058525-4152-1154654-6993246f74c1c303

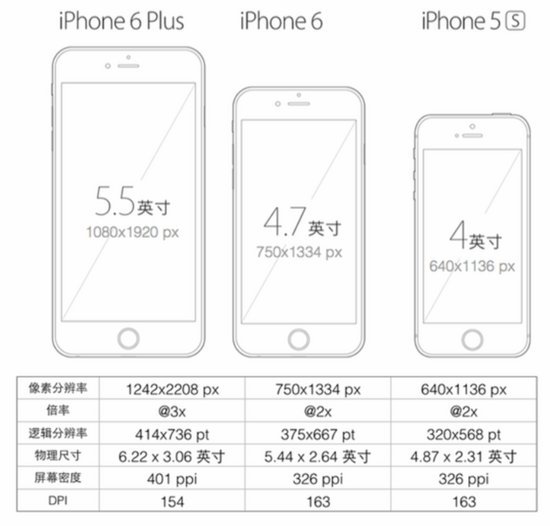

10、iPhone6Plus的@3x,iPhone6的@2x, iPhone5的@2x的介绍

iPhone6Plus是5.5英寸屏幕,1242x2208px-@3x的像素分辨率,逻辑分辨率是414x736pt-@1x。物理尺寸是1080x1920px。这个物理尺寸,也是安卓机目前最流行的大屏设计稿尺寸。

iPhone6是4.7英寸屏幕,750x1334px-@2x的像素分辨率,逻辑分辨率是375x667pt-@1x。

iPhone5是4英寸屏幕,640x1135px-@2x的像素分辨率,逻辑分辨率是320x568pt-@1x。

参考图片如下:

1473058526-9356-1154654-7e42a6083bfbb946

【综上所述】iPhone6的原型规范如下:

界面尺寸布局:满屏尺寸750x1334px

高度电量条高度40px,导航栏高度88px,标签栏高度98px;

各区域图标大小导航栏图标44px,标签栏图标50px;

各区域文字大小电量条文字22px,导航栏-文字32px,标签栏字20px;

常用的文字大小:32px,30px,28px,26px,24px,22px,20px;

常用的颜色:背景浅灰色#f2f2f2,文字深黑色#323232,边框色深灰#CCCCCC;

常用可点击区域的高度:88px;

单行文字的背景框的高度:88px,双行则为:176px,三行则为:264px;

常用间距:亲密距离:20px;疏远距离:30px,其它距离:10px,44px等;

按钮和文本框,原型图做成直角的,圆角半径是多少,由Ui来设计;

这种情况,需要修改原型。单个页面的逻辑流程图或用户学习使用时间,超过其它页面平均数的3倍以上;

以上规范具备如下的一个条件,即可修改:

准备有已经上线的截屏参考页面;

产品和开发协商修改。
