设计师一般在作图的时候都离不开网格和辅助线,以前在PS或AI里的时候辅助线你必须手动去调整辅助线的位置,有的时候也难免会有误差或者半像素的偏离。但在Sketch 3里面,辅助线极大的避免了失误,并且提高了效率。

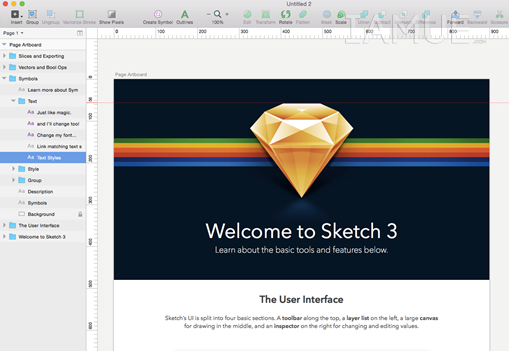

Sketch 3里面辅助线是自动的,你只需把鼠标移到标尺那里,辅助线就自动出来,你想确认要这条辅助线只需单击一下即可,如果不想确认,只是想简单看下距离位置,那么可以不用单击,鼠标移到哪里,辅助线就自动跟到哪里,完全不用你去小心翼翼的去拉一条辅助线,然后去轻轻的对准你的图形。如下图:

clip_image002

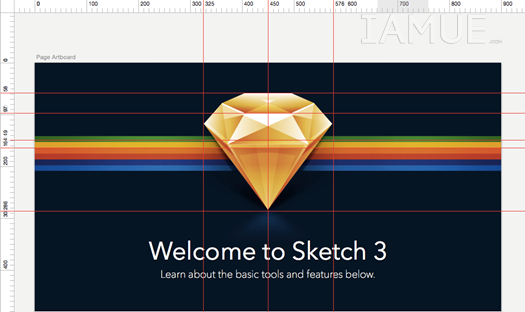

看见红色那条辅助线没?你可以任意移动鼠标在标尺之间,我们现在就把中间的钻石(就是Sketch的logo)用辅助线轻松定好它的坐标,如下图:

clip_image004

这样你就能准确的知道这个logo的具体坐标值了。而且,按住ALL键,还能自动出现元素之间的间距大小,你要先以一个元素为基础,按住ALL键,就能快速知道这个基础元素和其他元素的上下左右的间距是多少了。是不是很给力?顺便说一下,在给程序员标注图的时候,有的时候也需要给出程序员的具体界面的具体坐标值,也有利于提高工作效率和沟通效率。因为你标注的时候,我们在做界面用的单位都是px(即像素)。而程序他们用的单位有时候是pt,有的时候是磅,所以给坐标轴是最精确的。而且辅助线是我们在做设计的时候必不可少的。版式设计或者做界面文字的排版的时候就需要大量的辅助线,来保证字的间距,左对齐及居中对齐。

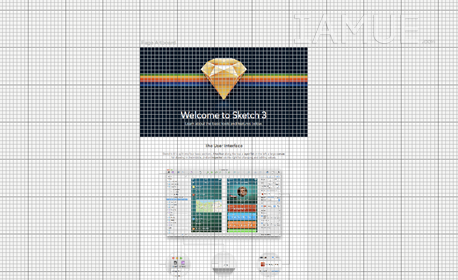

当你的屏幕上已经被辅助线充满的时候,按住快捷键control+R,就能把那些辅助线隐藏起来了。常用快捷键也是一个好习惯。下面说说Sketch里的网格的使用,快捷键control+G 显示/隐藏网格,这个网格在Sketch里是既可以基于画板显示,也可以全局整个画布显示如下图,先是最基本的全画布显示网格:

clip_image006

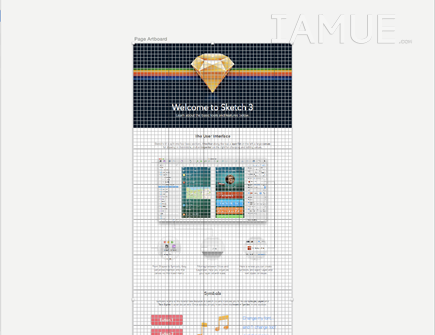

然后是基于单个画板的显示,如下图点选一下左上角画板名称,然后control+G如下图:

clip_image008

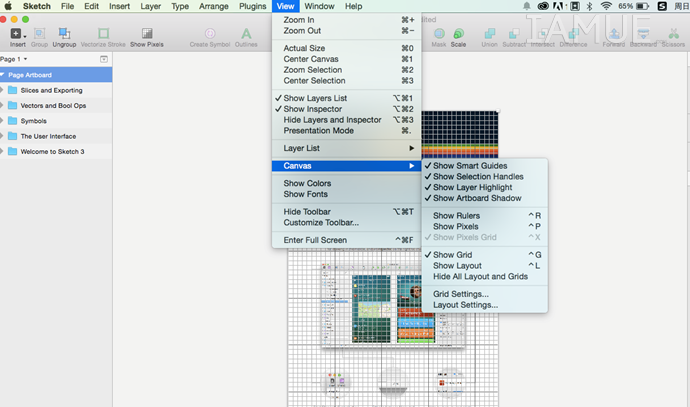

就基于画板显示网格了。当然View里面也有网格,如果你不习惯用快捷键的话,如下图:

­clip_image010

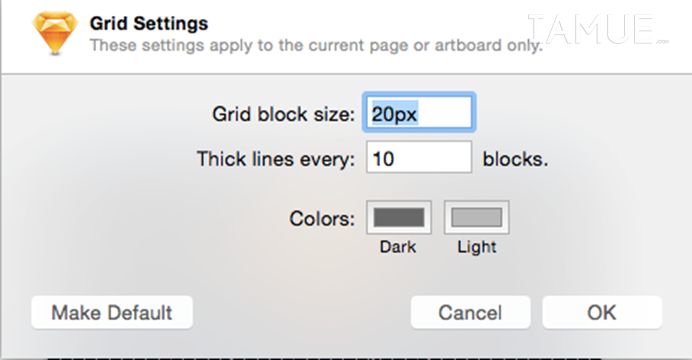

View—Carvas—Show Grid,这里面除了可以显示网格,还可以显示布局,标尺,和像素,你们可以一个个点开试一下。网格也是可以设置的,看见倒数第二了Gird Settings没?单击,如下图:

clip_image012

你可以设置每个网格的大小,间距和颜色。网格对于设计师们来说也是辅助做图的好帮手,希望大家好好利用起来。

在线课程地址http://study.163.com/course/courseMain.htm?courseId=1176001

原创文章,作者:ioued,如若转载,请注明出处:https://www.iamue.com/7024/
