转载自:@十萬個為什麽

自从Material design发布以来,可乐橙就在一直收集相关素材与资源,研究别人的作品。这套设计风格非常鲜明,带有浓郁的Google式严谨和理性哲学,深得我心。实际上,光是研究素材和别人作品,就能发现一些明显的规律,做出几分相似的设计。这样半吊子的状态一直保持到现在,最近有时间通读一遍官方的设计指南,终于有了深入的理解。在朋友的项目(http://lydiabox.com)中实践了一番,虽然很抱歉拿朋友开刀,不过他对整体效果似乎还算满意。

a-1

Material design的设计规范细致入微,需要消化好一阵子。越读越感受到它的妙处,假如每个细节都严格遵照Material design的思想来设计,哪怕你不是设计人员,你的产品也一定不会难用和难看。当然,作为设计师,要求就更高了。设计文档本身,就提供了一种很好的方式,帮你从各个角度思考和构建自己产品的规范。但在这之前,先要好好整理一下学习笔记。要打破规矩,必先掌握规矩。

由于只是笔记,我会写得尽量简单。并且省略掉一些可乐橙认为设计师都已经掌握的信息。想要深入了解Material design,还是建议有空通读一遍官方文档。不过,牢记以下要点,基本能做到90%了。实际上,Google官方的应用也有不遵照规范的地方,不能太拘泥于条条框框。

一、核心思想

,aterial design的核心思想,就是把物理世界的体验带进屏幕。去掉现实中的杂质和随机性,保留其最原始纯净的形态、空间关系、变化与过渡,配合虚拟世界的灵活特性,还原最贴近真实的体验,达到简洁与直观的效果。

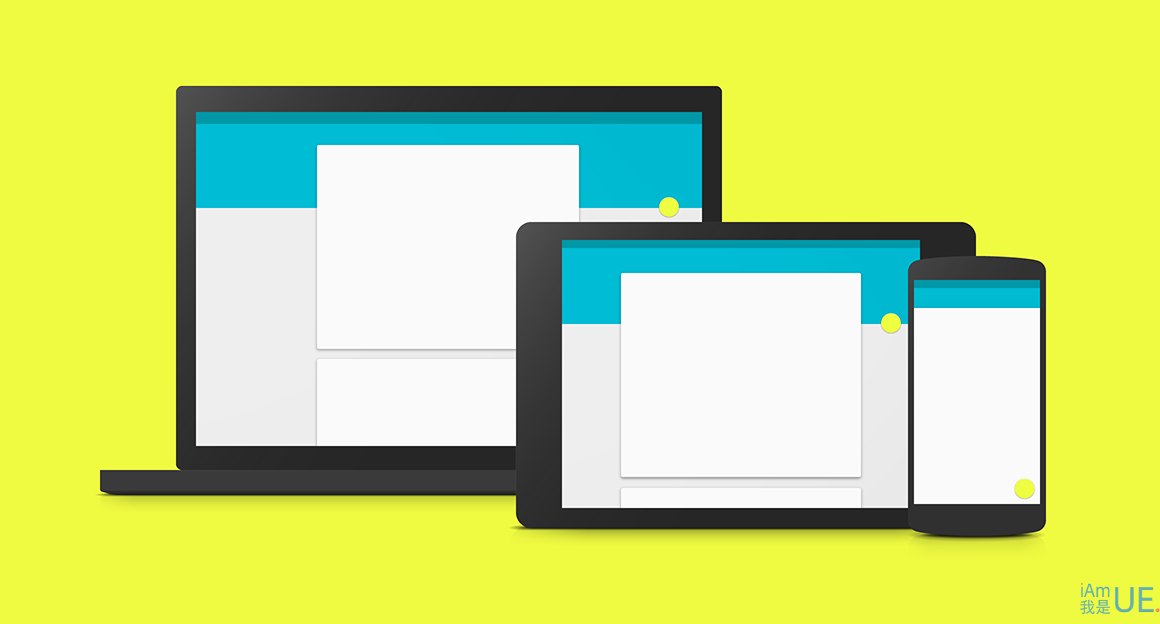

a-2

Material design是最重视跨平台体验的一套设计语言。由于规范严格细致,保证它在各个平台使用体验高度一致。不过目前还只有Google自家的服务这么做,毕竟其他平台有自己的规范与风格。

二、材质与空间

材质

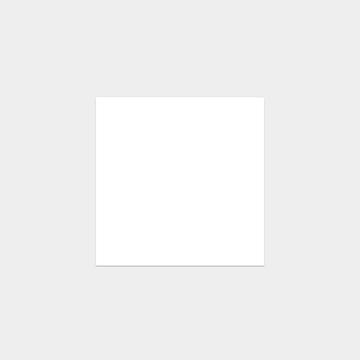

b-1

Material design中,最重要的信息载体就是魔法纸片。纸片层叠、合并、分离,拥有现实中的厚度、惯性和反馈,同时拥有液体的一些特性,能够自由伸展变形。

这些是纸片的魔法特性,真实纸片所不具备的能力:

  • 纸片可以伸缩、改变形状
  • 纸片变形时可以裁剪内容,比如纸片缩小时,内容大小不变,而是隐藏超出部分
  • 多张纸片可以拼接成一张
  • 一张纸片可以分裂成多张
  • 纸片可以在任何位置凭空出现

不过,魔法纸片有些效果是禁止的:

  • 一项操作不能同时触发两张纸片的反馈
  • 层叠的纸片,海报高度不能相同
  • 纸片不能互相穿透
  • 纸片不能弯折
  • 纸片不能产生透视,必须平行于屏幕

空间

a-3

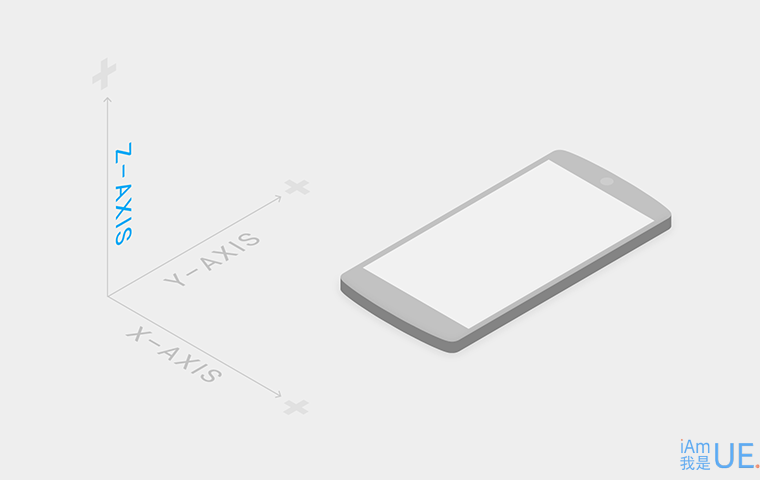

Material design引入了z轴的概念,z轴垂直于屏幕,用来表现元素的层叠关系。z值(海拔高度)越高,元素离界面底层(水平面)越远,投影越重。这里有一个前提,所有的元素的厚度都是1dp。

所有元素都有默认的海拔高度,对它进行操作会抬升它的海拔高度,操作结束后,它应该落回默认海拔高度。同一种元素,同样的操作,抬升的高度是一致的。

注意:这不止是设计中的概念,开发人员确实可以通过一个值来控制元素的海拔高度和投影。

三、动画

Material design重视动画效果,它反复强调一点:动画不只是装饰,它有含义,能表达元素、界面之间的关系,具备功能上的作用。

easing

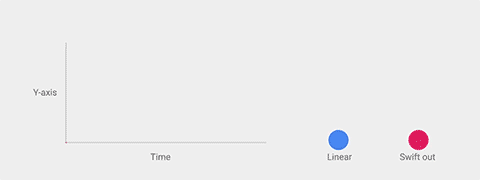

b-2

动画要贴近真实世界,就要重视easing。物理世界中的运动和变化都是有加速和减速过程的,忽然开始、忽然停止的匀速动画显得机械而不真实。考虑动画的easing,要先考虑它在现实世界中的运动规律。

水波反馈

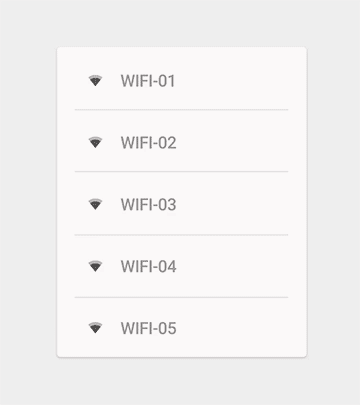

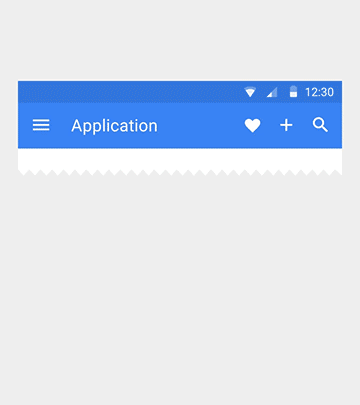

b-3b-4 b-5

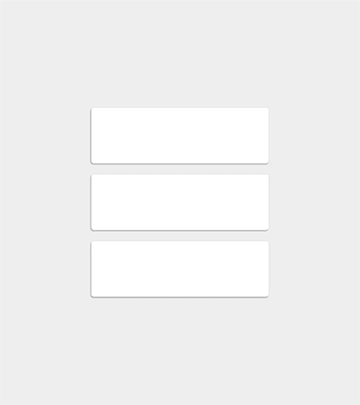

所有可点击的元素,都应该有这样的反馈效果。通过这个动画,将点击的位置与所操作的元素关联起来,体现了Material design动画的功能性。

转场效果

b-6

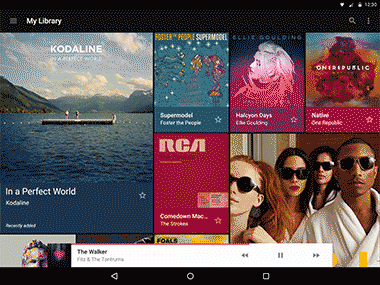

通过过渡动画,表达界面之间的空间与层级关系,并且跨界面传递信息。

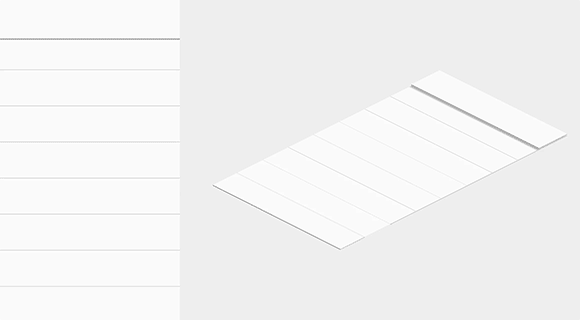

b-7

从父界面进入子界面,需要抬升子元素的海拔高度,并展开至整个屏幕,反之亦然。

b-8

多个相似元素,动画的设计要有先后次序,起到引导视线的作用。

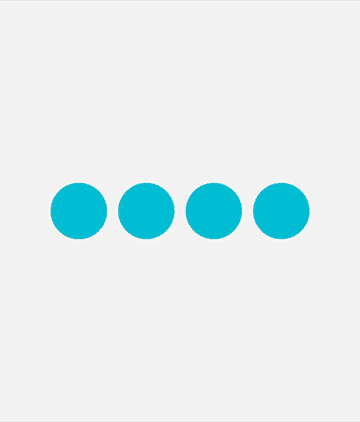

b-9

相似元素的运动,要符合统一的规律。

细节动画

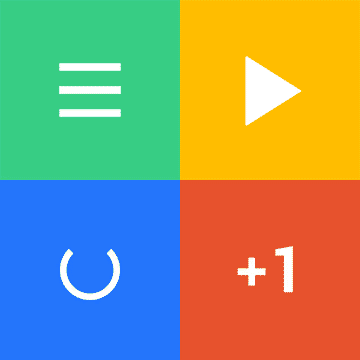

b-10

通过图标的变化和一些细节来达到令人愉悦的效果。

四、颜色

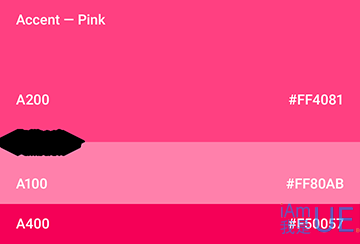

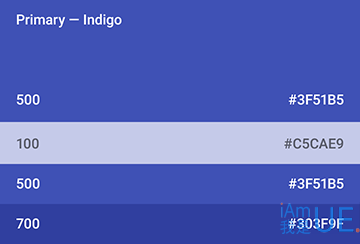

a-4 a-5

颜色不宜过多。选取一种主色、一种辅助色(非必需),在此基础上进行明度、饱和度变化,构成配色方案。

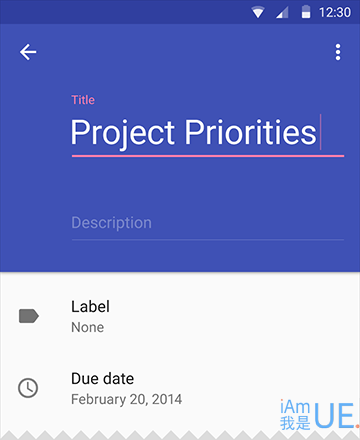

a-6 a-7

Appbar背景使用主色,状态栏背景使用深一级的主色或20%透明度的纯黑。

a-8 a-9

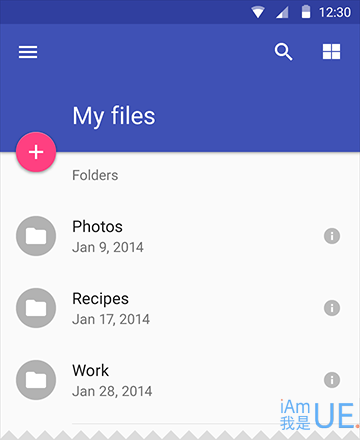

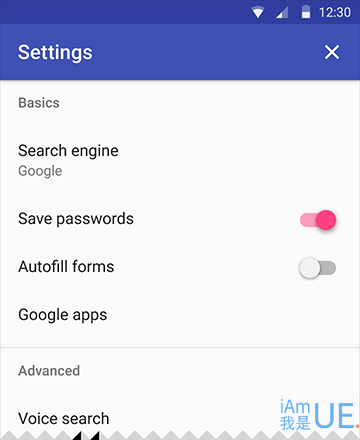

小面积需要高亮显示的地方使用辅助色。

其余颜色通过纯黑#000000与纯白#ffffff的透明度变化来展现(包括图标和分隔线),而且透明度限定了几个值。

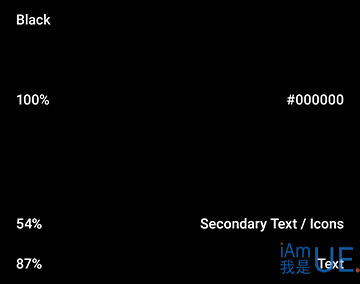

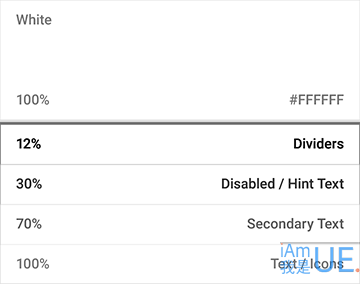

a-10 a-11

黑色:[87% 普通文字] [54% 减淡文字] [26% 禁用状态/提示文字] [12% 分隔线]
白色:[100% 普通文字] [70% 减淡文字] [30% 禁用状态/提示文字] [12% 分隔线]

延伸阅读:《超方便!Material Design专用在线配色工具》

五、图标

桌面图标

桌面图标尺寸是48dp X 48dp。

QQ20141228165008

桌面图标建议模仿现实中的折纸效果,通过扁平色彩表现空间和光影。注意避免以下问题:

  • 不要给彩色元素加投影
  • 层叠不要超过两层
  • 折角不要放在左上角
  • 带投影的元素要完整展现,不能被图标边缘裁剪
  • 如果有折痕,放在图片中央,并且最多只有一条
  • 带折叠效果的图标,表面不要有图案
  • 不能透视、弯曲

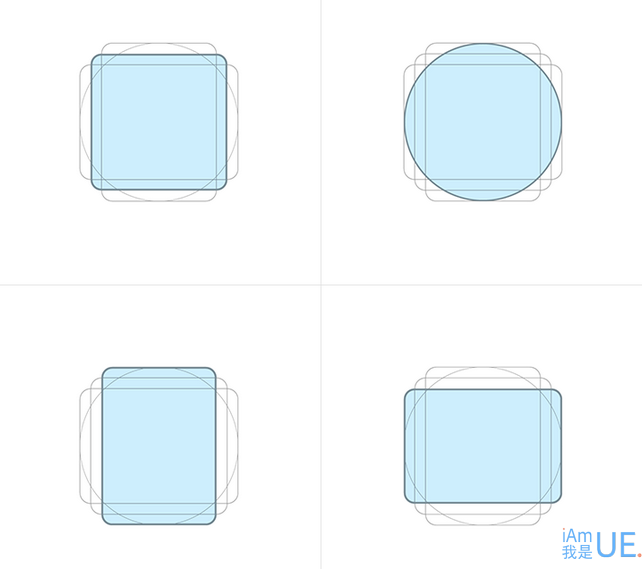

QQ20141228165131

常规形状可以遵循几套固定栅格设计。

小图标

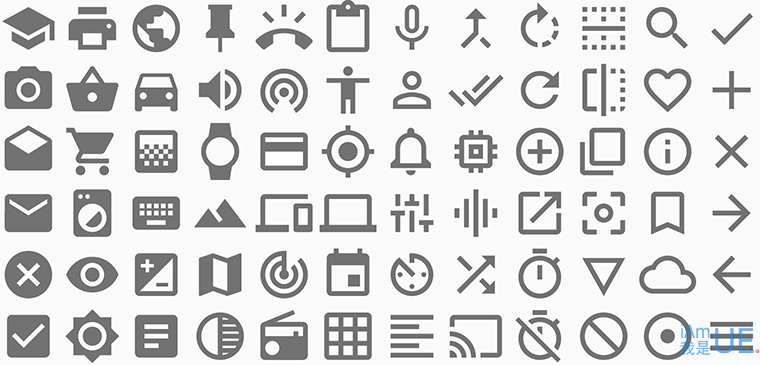

a-18

优先使用material design默认图标。设计小图标时,使用最简练的图形来表达,图形不要带空间感。

icon-framework

小图标尺寸是24dp X 24dp。图形限制在中央20dp X 20dp区域内。

a-21

小图标同样有栅格系统。线条、空隙尽量保持2dp宽,圆角半径2dp。特殊情况相应调整。

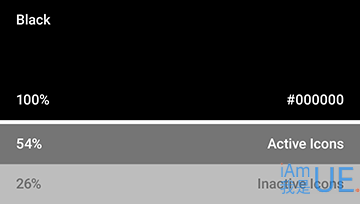

a-22 a-23

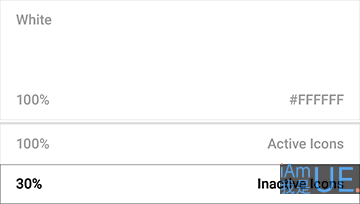

小图标的颜色使用纯黑与纯白,通过透明度调整:

黑色:[54% 正常状态] [26% 禁用状态]
白色:[100% 正常状态] [30% 禁用状态]

六、图片

选用图片

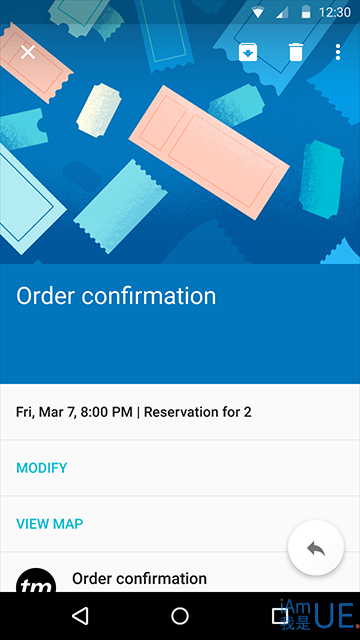

a-24a-25

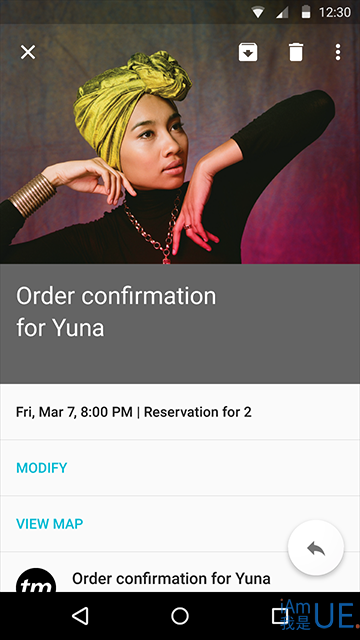

描述具体事物,优先使用照片。然后可以考虑使用插画。

图片上的文字

a-26

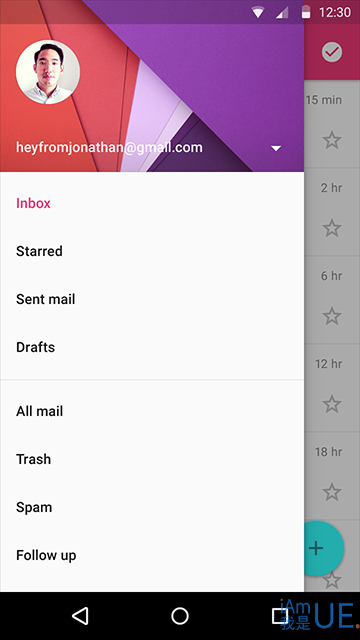

图片上的文字,需要淡淡的遮罩确保其可读性。深色的遮罩透明度在20%-40%之间,浅色的遮罩透明度在40%-60%之间。

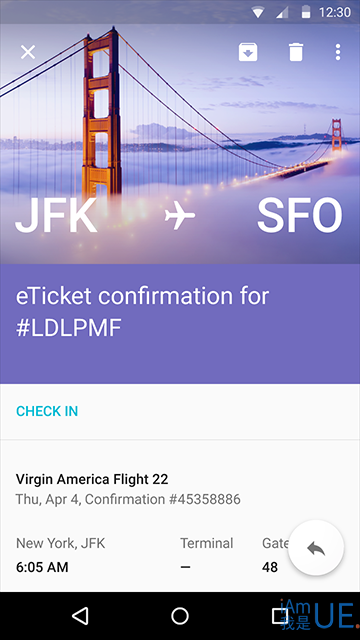

a-27

对于带有文字的大幅图片,遮罩文字区域,不要遮住整张图片。

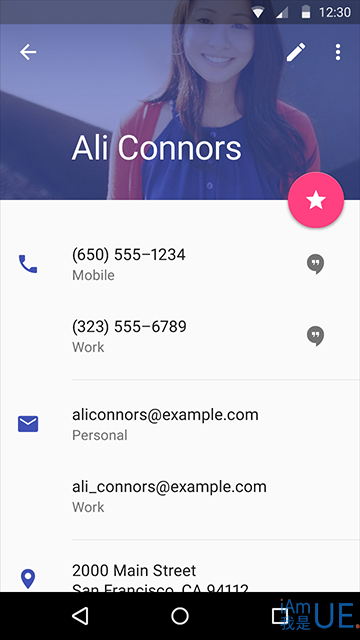

a-28

可以使用半透明的主色盖住图片。

提取颜色

a-29

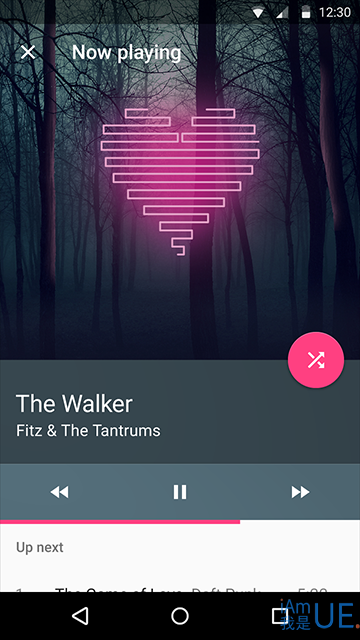

Android L可以从图片中提取主色,运用在其他UI元素上。

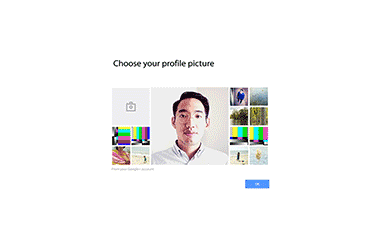

图片加载过程

a-30

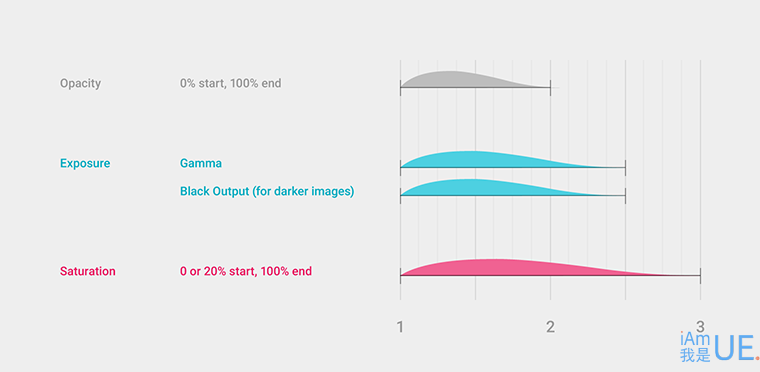

图片的加载过程非常讲究,透明度、曝光度、饱和度3个指标依次变化,效果相当细腻。

b-11

七、文字

字体

英文字体使用Roboto,中文字体使用Noto。

a-31

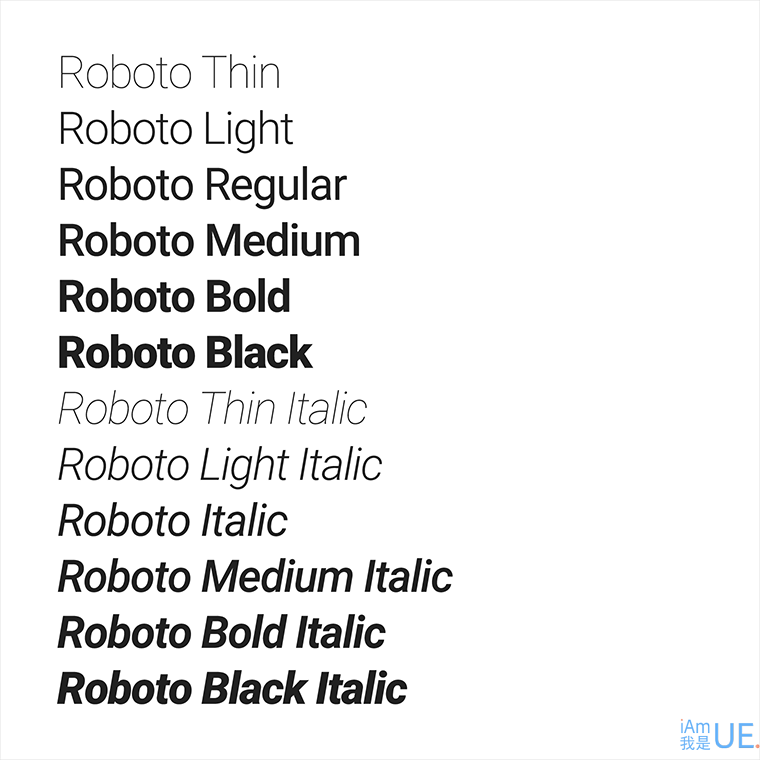

Roboto有6种字重:Thin、Light、Regular、Medium、Bold 和 Black。

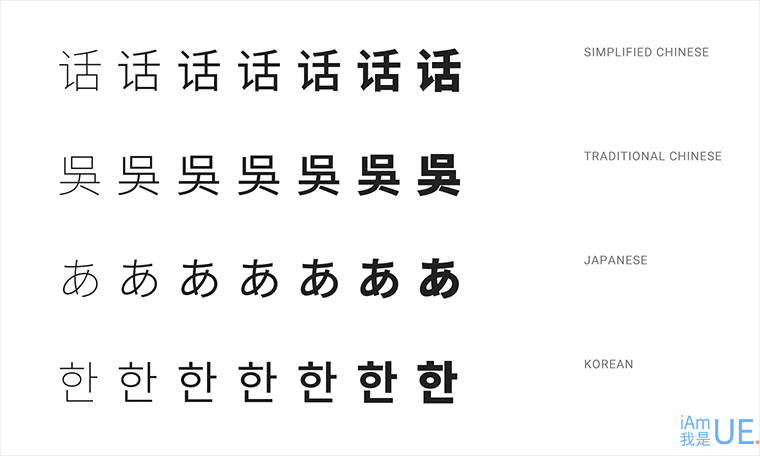

a-32

Noto有7种字重:Thin, Light、DemiLight、Regular、Medium、Bold 和 Black。

文字排版

常用字号:

  • 12sp 小字提示
  • 14sp(桌面端13sp) 正文/按钮文字
  • 16sp(桌面端15sp) 小标题
  • 20sp Appbar文字
  • 24sp 大标题
  • 34sp/45sp/56sp/112sp 超大号文字

长篇幅正文,每行建议60字符(英文)左右。短文本,建议每行30字符(英文)左右。

八、布局

所有可操作元素最小点击区域尺寸:48dp X 48dp。

栅格系统的最小单位是8dp,一切距离、尺寸都应该是8dp的整数倍。以下是一些常见的尺寸与距离:

  • 顶部状态栏高度:24dp
  • Appbar最小高度:56dp
  • 底部导航栏高度:48dp
  • 悬浮按钮尺寸:56x56dp/40x40dp
  • 用户头像尺寸:64x64dp/40x40dp
  • 小图标点击区域:48x48dp
  • 侧边抽屉到屏幕右边的距离:56dp
  • 卡片间距:8dp
  • 分隔线上下留白:8dp
  • 大多元素的留白距离:16dp

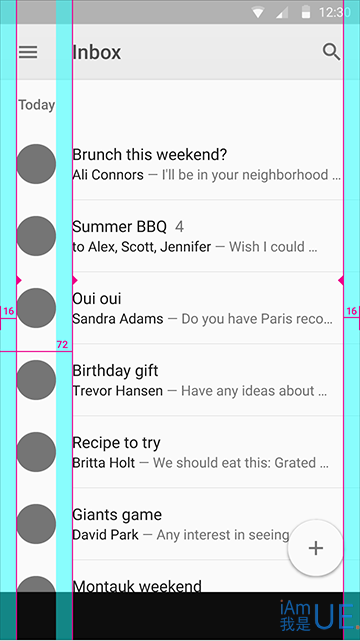

  • 屏幕左右对齐基线:16dp
  • 文字左侧对齐基线:72dp

a-33

另外注意56dp这个数字,许多尺寸可变的控件,比如对话框、菜单等,宽度都可以按56的整数倍来设计。

还有非常多规范,不详细列举,遵循8dp栅格很容易找到适合的尺寸与距离。平板与PC上留白更多,距离与尺寸要相应增大。

九、组件

Bottom sheets

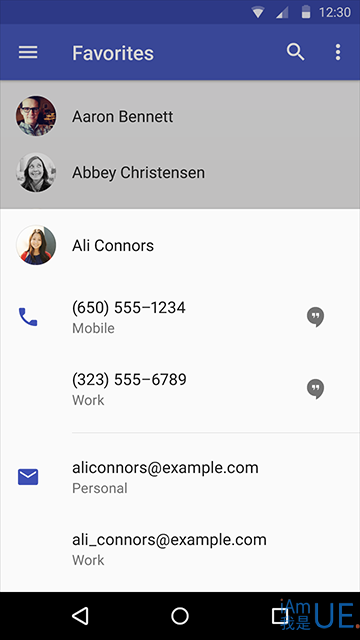

a-34a-35

通常以列表形式出现,支持上下滚动。

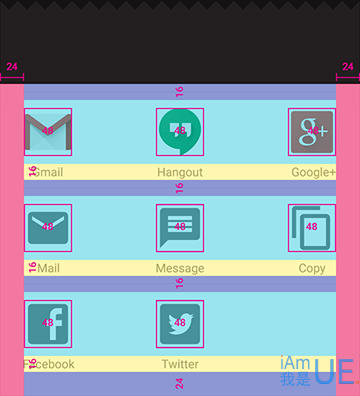

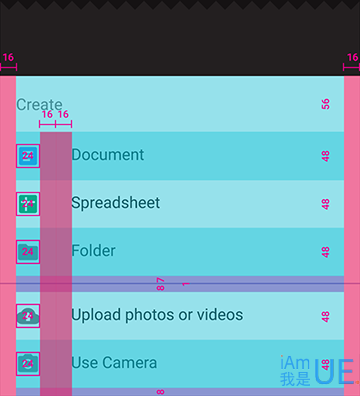

a-36 a-37a-38

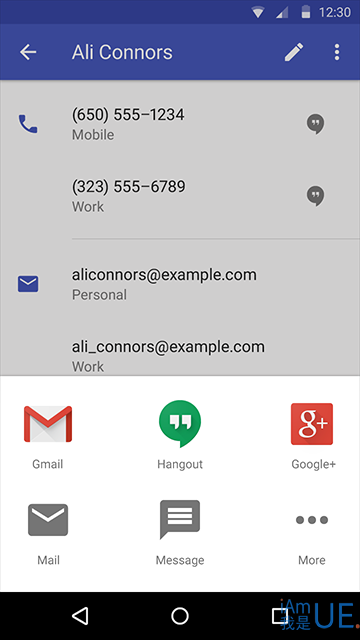

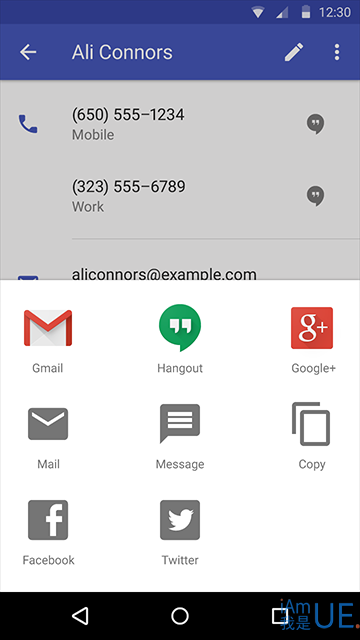

也可以是网格式的。

a-39

Buttons

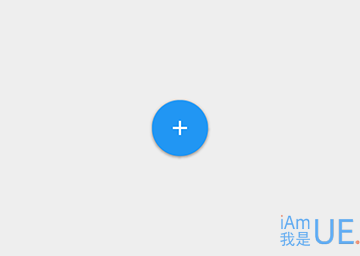

a-40a-41a-42

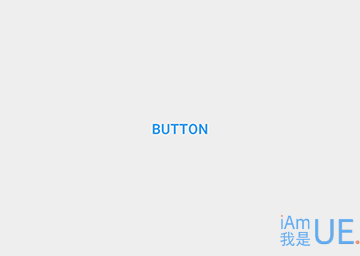

按钮分为悬浮按钮、凸起按钮和扁平按钮3种。重要性如下递减:

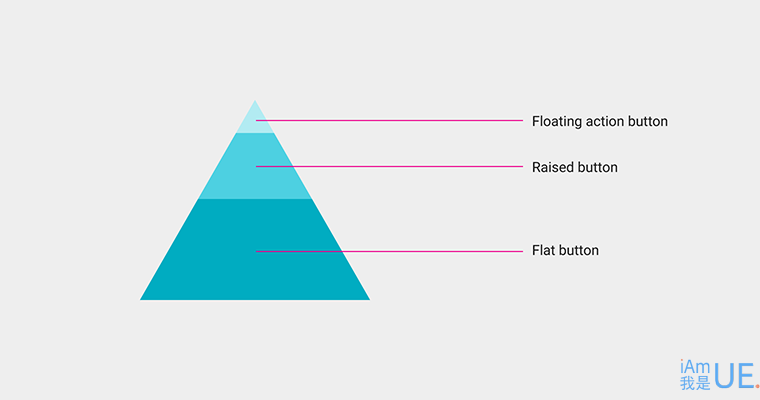

a-43

最重要且随处用到的操作,建议使用悬浮按钮。信息较多时,选用凸起按钮可以有效突出重要操作,但注意纸片不要叠太多层。扁平按钮适合用在简单的界面,例如对话框中。

使用悬浮按钮要遵循以下规则:

  • 建议只用一个悬浮按钮
  • 悬浮按钮可以贴在纸片边缘或者接缝处,但不要贴在对话框、侧边抽屉和菜单的边缘
  • 悬浮按钮不能被其他元素盖住,也不能挡住其他按钮
  • 列表滚动至底部时,悬浮按钮应该隐藏,防止它挡住列表项
  • 悬浮按钮的位置不能随意摆放,可以贴着左右两边的对齐基线

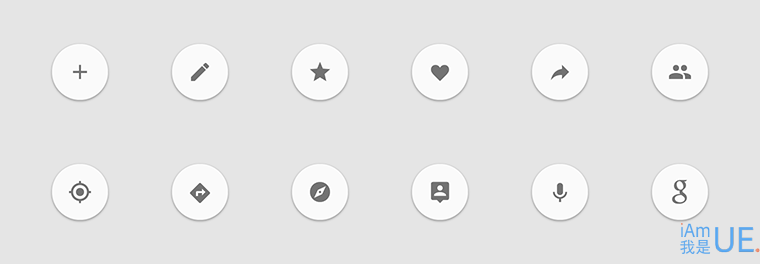

a-44

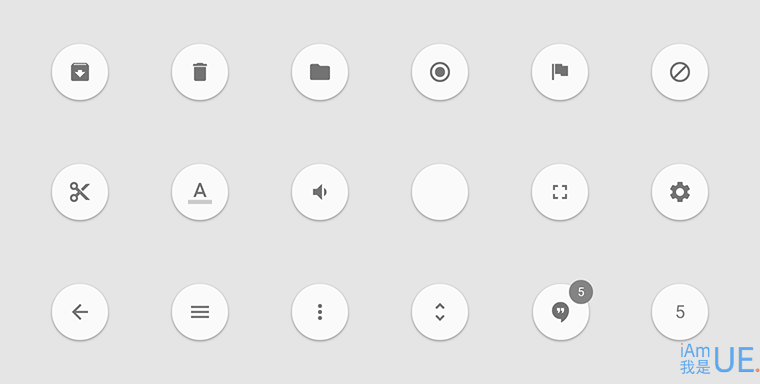

悬浮按钮通常触发正向的操作,添加、创建、收藏之类。不能触发负面、破坏性或不重要的操作,也不应该有数字角标。下图就是悬浮按钮的错误使用:

a-45

悬浮按钮有两种尺寸:56x56dp/40x40dp

Cards

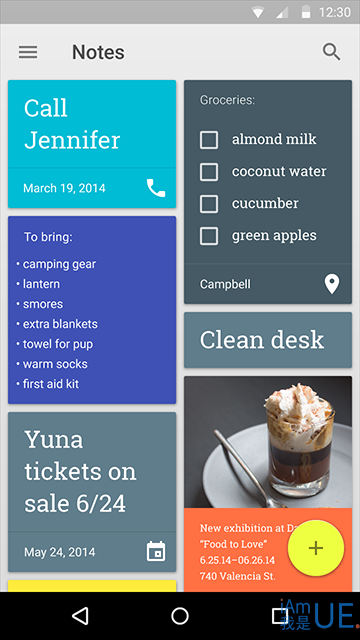

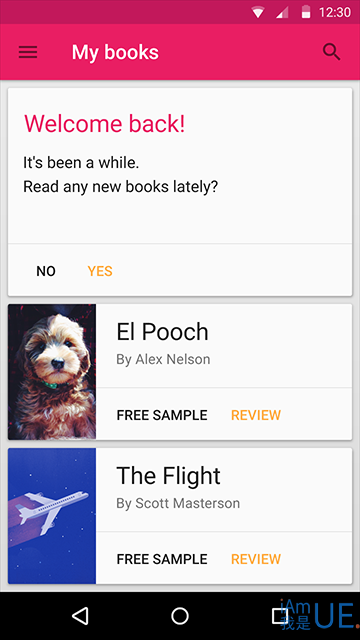

a-46a-47

即使在同一个列表中,卡片的内容和布局方式也可以不一样。

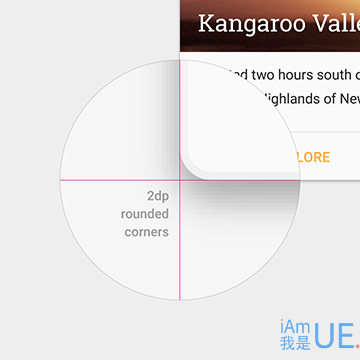

a-48

卡片统一带有2dp的圆角。

在以下情况考虑使用卡片:

  • 同时展现多种不同内容
  • 卡片内容之间不需要进行比较
  • 包含了长度不确定的内容,比如评论
  • 包含丰富的内容与操作项,比如赞、滚动条、评论
  • 本该是列表,但文字超过3行
  • 本该是网格,但需要展现更多文字

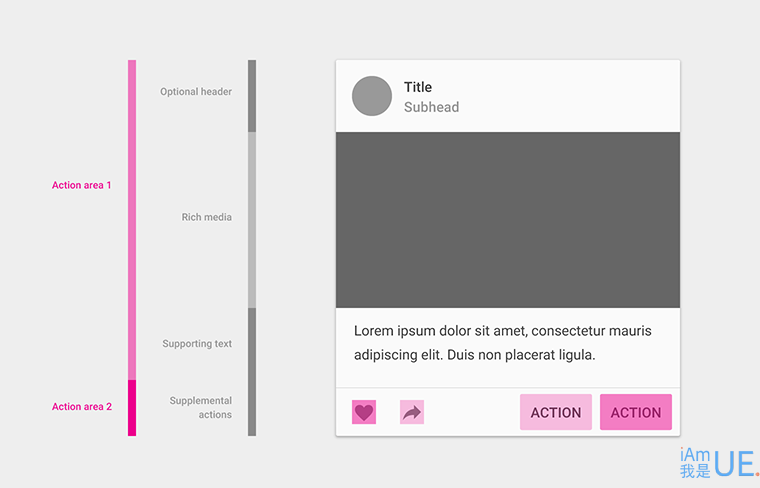

a-49

卡片最多有两块操作区域。辅助操作区至多包含两个操作项,更多操作需要使用下拉菜单。其余部分都是主操作区。

Chips

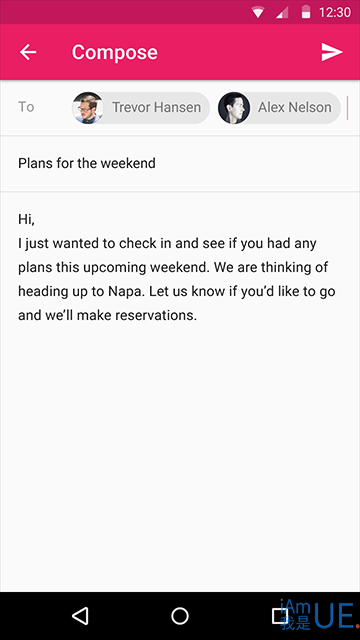

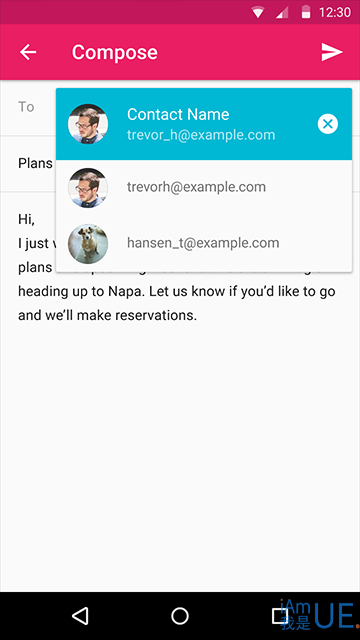

a-50a-51

狭小空间内表现复杂信息的一个组件,比如日期、联系人选择器。

Dialogs

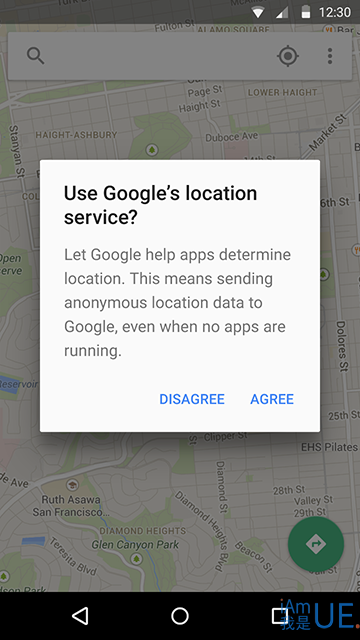

a-52

对话框包含标题、内容和操作项。点击对话框外的区域,不会关闭对话框。

a-53

通常情况,避免出现滚动条。空间不足时允许滚动,滚动条建议默认显示。

a-54

对话框中,取消类操作项放在左边,引起变化的操作项放在右边。要写明操作项的具体效果,不要只写“是”和“否”。标题文字要明确,即使不读正文内容也能知道在干什么,标题不要用“确定吗”这样的含糊措辞。

a-55

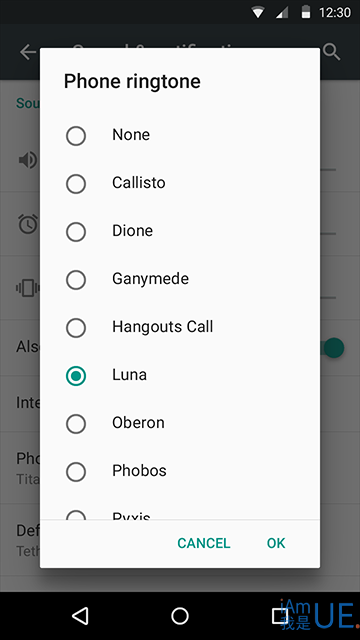

在对话框中改变内容,不会提交数据,点击确定后,才会发生变化。

对话框上方不能再层叠对话框。

a-56

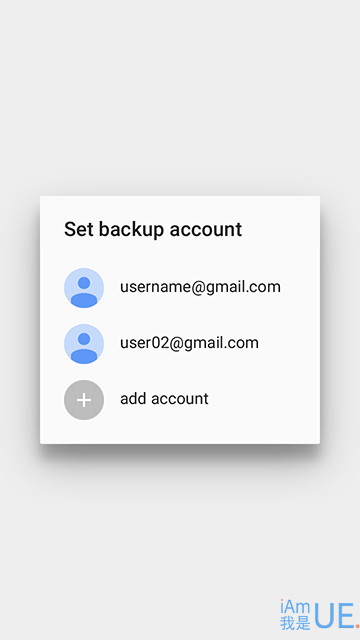

还有一种简易对话框,不带操作项。点击列表内容触发相应操作,并关闭对话框。点击简易对话框外面,对话框会关闭,操作取消。

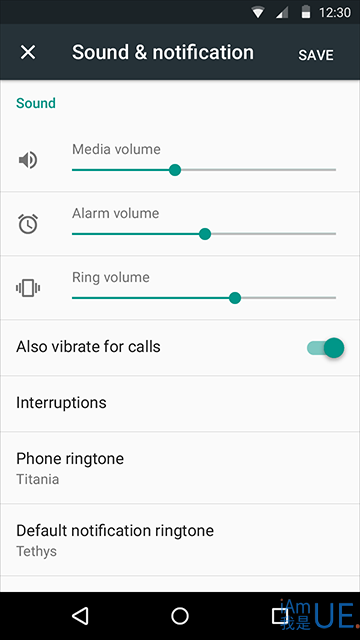

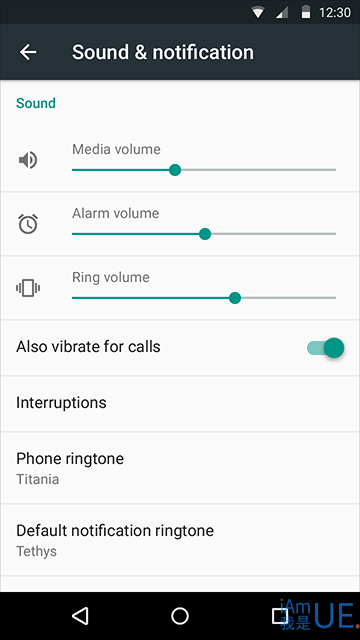

a-57a-58

对话框可以是全屏式的,全屏对话框上方可以再层叠对话框。左图是一个普通界面,其中的任何改动立即生效。右图是全屏对话框,其中任何改动,要点击保存后才生效,点击X取消。

全屏对话框右上角的操作项,可以是诸如保存、发送、添加、分享、更新、创建之类的操作,不要使用完成、OK、关闭这样的含糊措辞。

只有必填项都填了,右上角的操作项才变为可点击状态。

内容发生了改变,点左上角的X,需要有个确认对话框,提示是否忽略修改。内容没有发生改变,点左上角的X,直接退出全屏对话框。

a-59

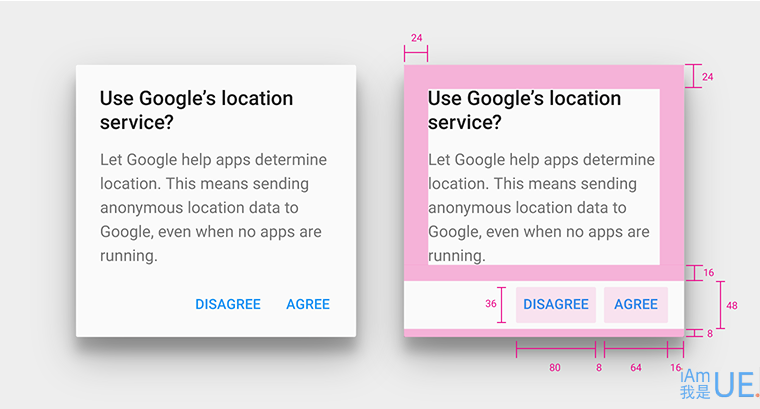

对话框的四周留白比较大,通常是24dp。

Dividers

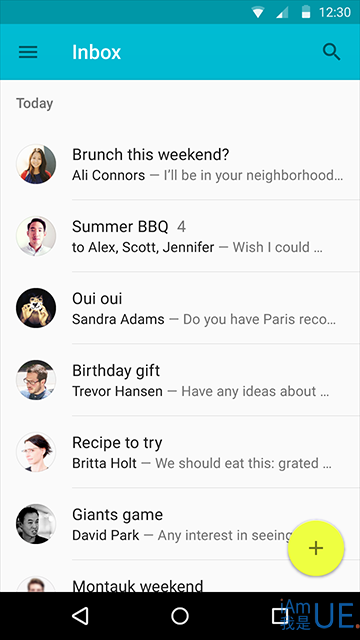

a-60

列表中有头像、图片等元素时,使用内嵌分隔线,左端与文字对齐。

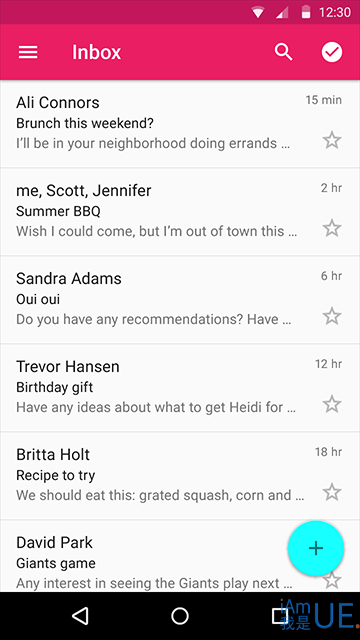

a-61

没有头像、图标等元素时,需要用通栏分隔线。

a-62

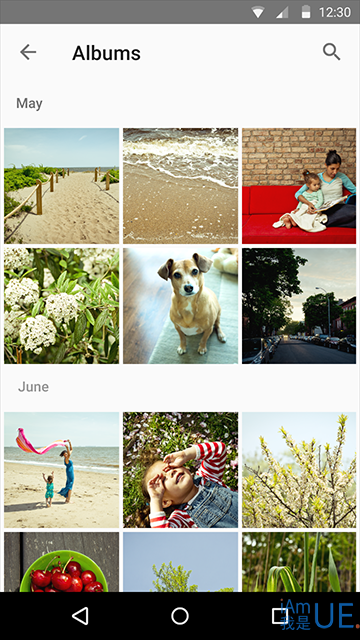

图片本身就起到划定区域的作用,相册列表不需要分隔线。

a-63

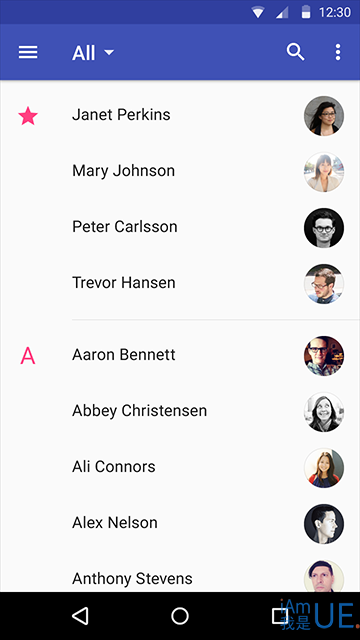

谨慎使用分隔线,留白和小标题也能起到分隔作用。能用留白的地方,优先使用留白。分隔线的层级高于留白。

a-64

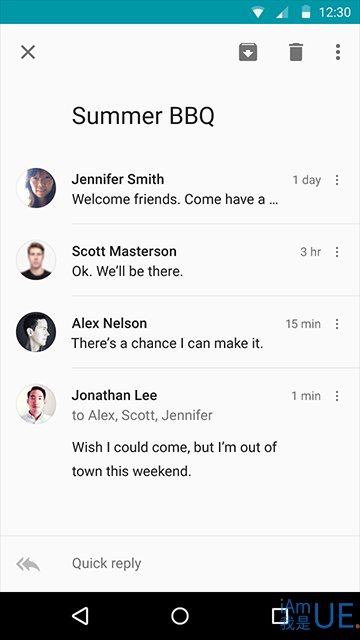

通栏分隔线的层级高于内嵌分隔线。

Grids

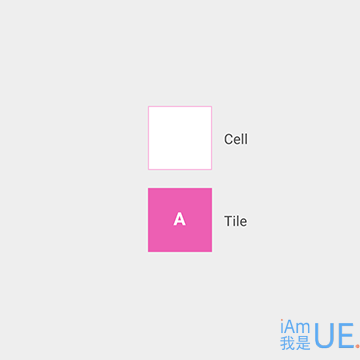

a-65a-66

网格由单元格构成,单元格中的瓦片用来承载内容。

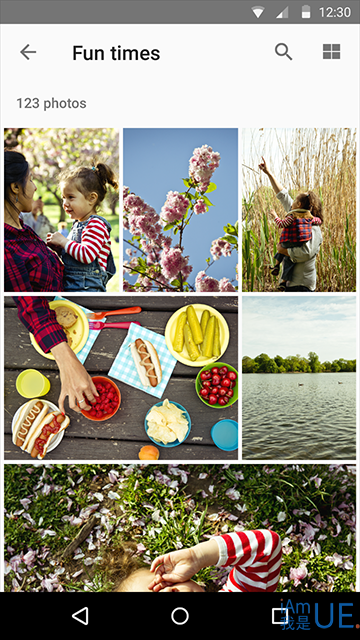

a-67

瓦片可以横跨多个单元格。

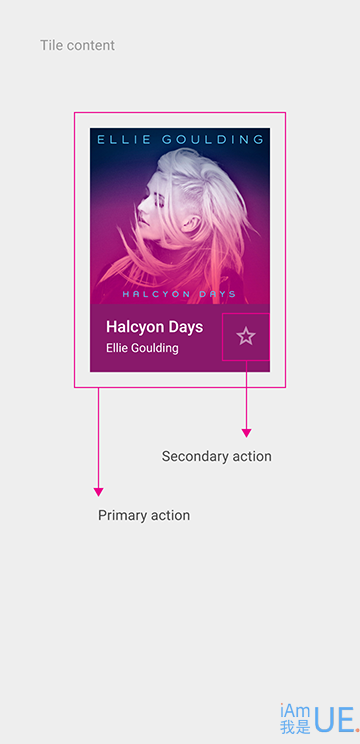

a-68

瓦片包含主操作区和副操作区,副操作区的位置可以在上下左右4个角落。在同一个网格中,主、副操作区的内容与位置要保持一致。两者的操作都应该直接生效,不能触发菜单。

网格只能垂直滚动。单个瓦片不支持滑动手势,也不鼓励使用拖放操作。

网格中的单元格间距是2dp或8dp。

Lists

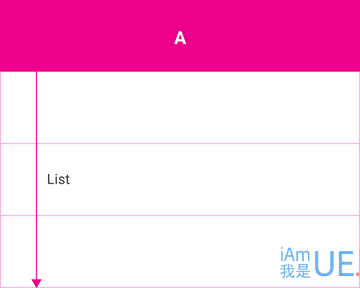

a-69a-70

列表由行构成,行内包含瓦片。如果列表项内容文字超过3行,请改用卡片。如果列表项的主要区别在于图片,请改用网格。

a-71

列表包含主操作区与副操作区。副操作区位于列表右侧,其余都是主操作区。在同一个列表中,主、副操作区的内容与位置要保持一致。

a-72

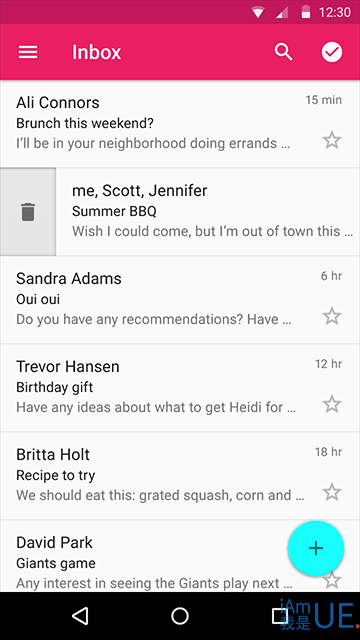

在同一个列表中,滑动手势操作保持一致。

a-73

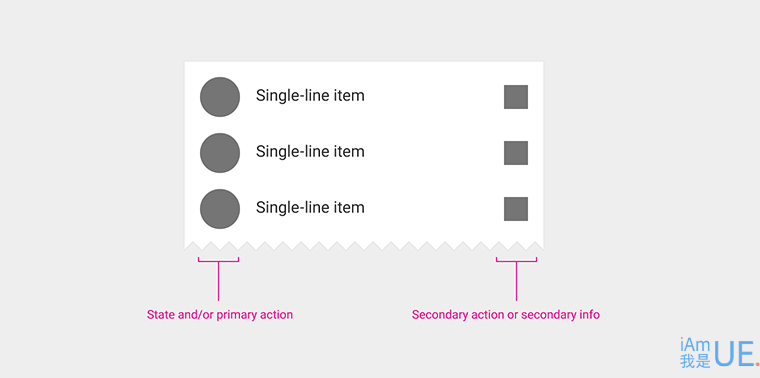

主操作区与副操作区的图标或图形元素是列表控制项,列表的控制项可以是勾选框、开关、拖动排序、展开/收起等操作,也可以包含快捷键提示、二级菜单等提示信息。

Menus

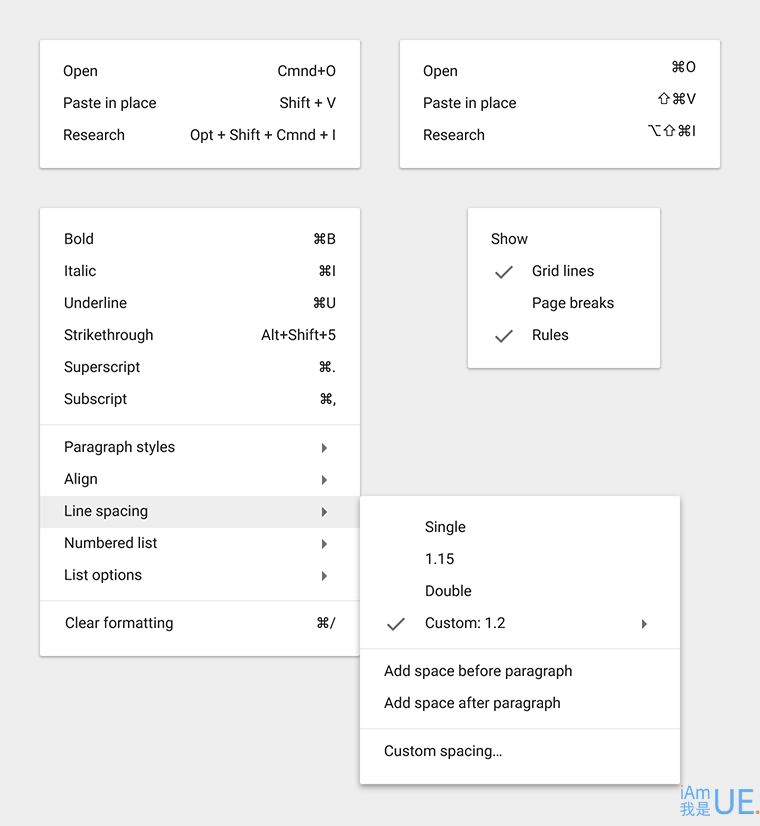

a-74

顺序固定的菜单,操作频繁的选项放在上面。顺序可变的菜单,可以把之前用过的选项排在前面,动态排序。菜单尽量不要超过2级。

a-75

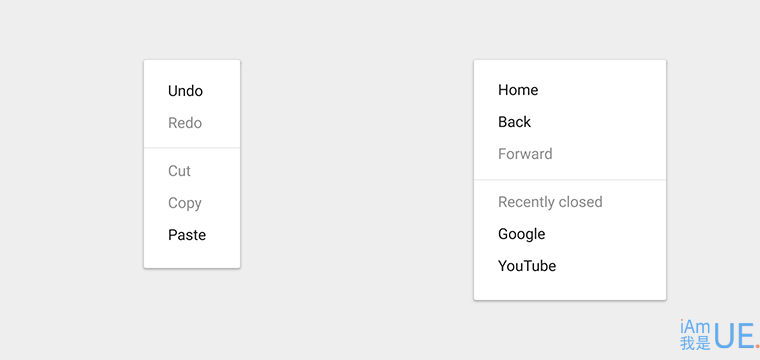

当前不可用的选项要显示出来,让用户知道在特定条件可以触发这些操作。

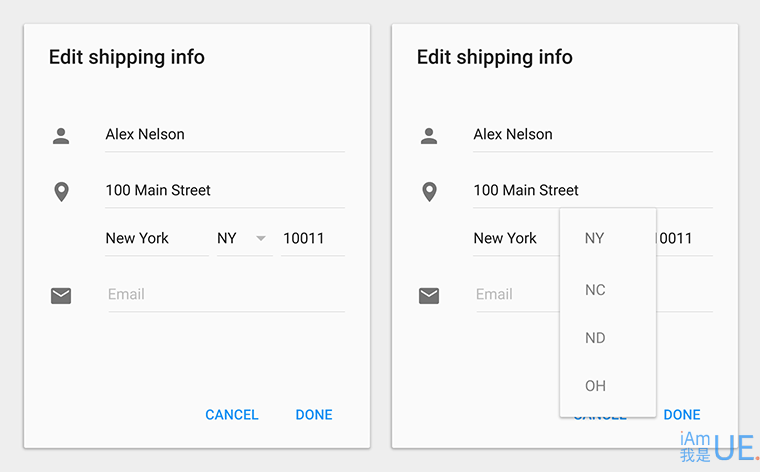

a-76

菜单原地展开,盖住当前选项,当前选项应该成为菜单的第一项。

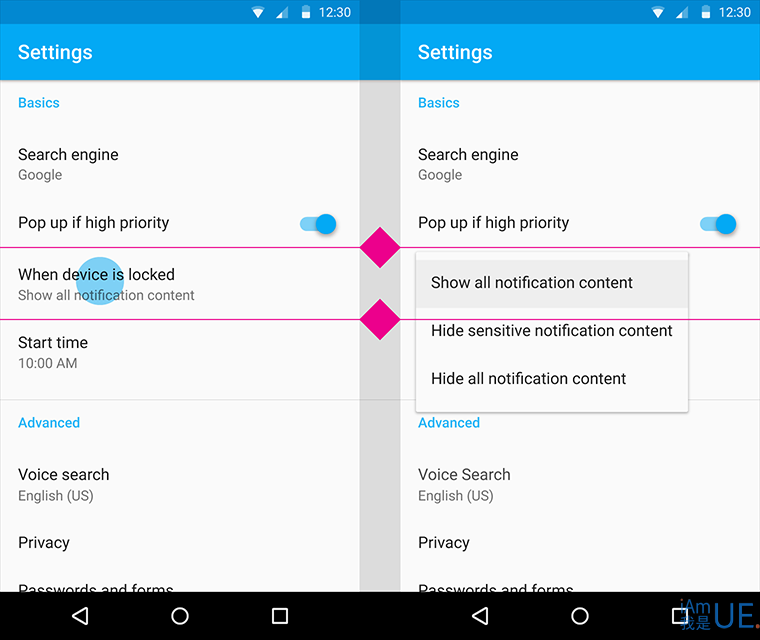

a-77 a-78

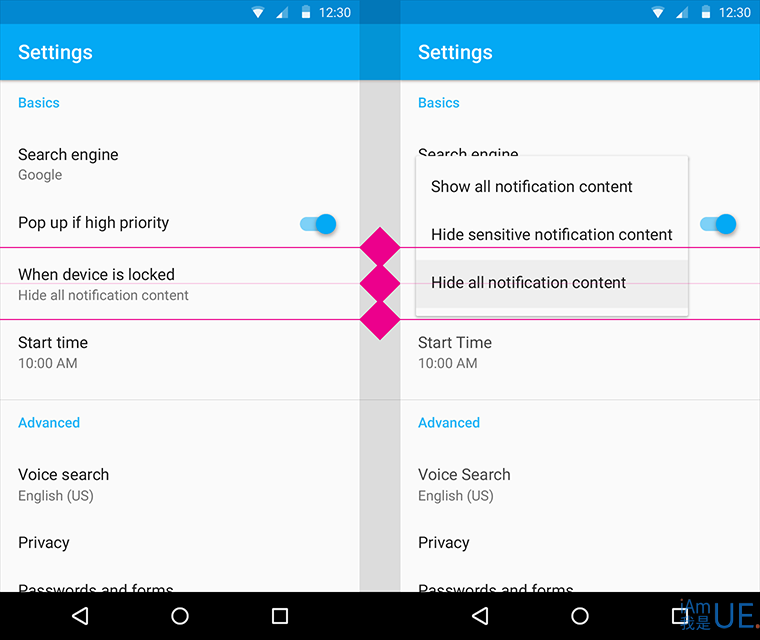

菜单的当前选项,始终与当前选项水平对齐。

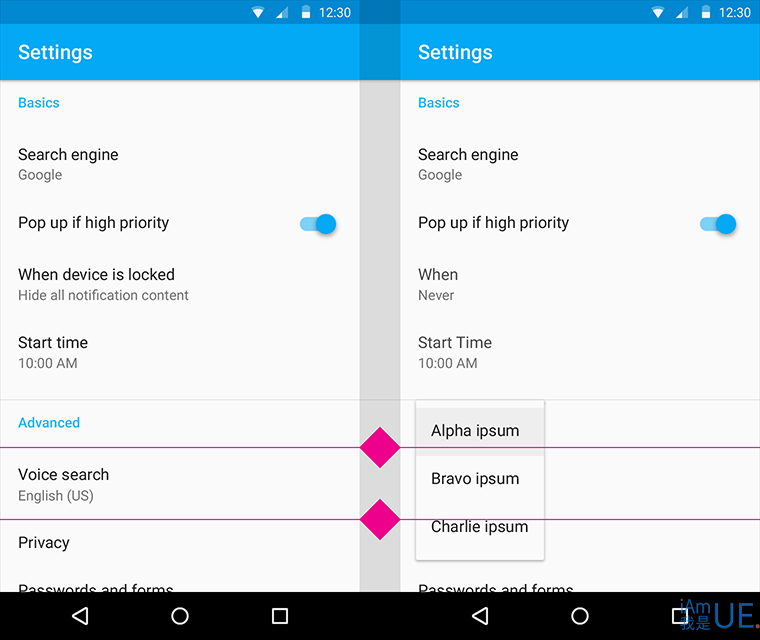

a-79

靠近屏幕边缘时,位置可适当错开。

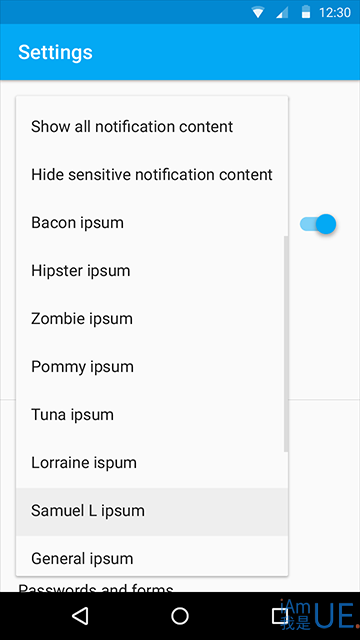

a-80

菜单过长时,需要显示滚动条。

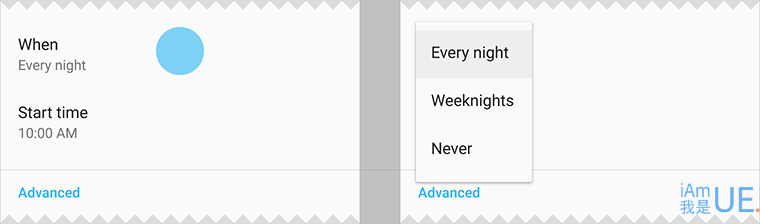

a-81

菜单从当前选项固定位置展开,不要跟随点击位置改变。

a-82

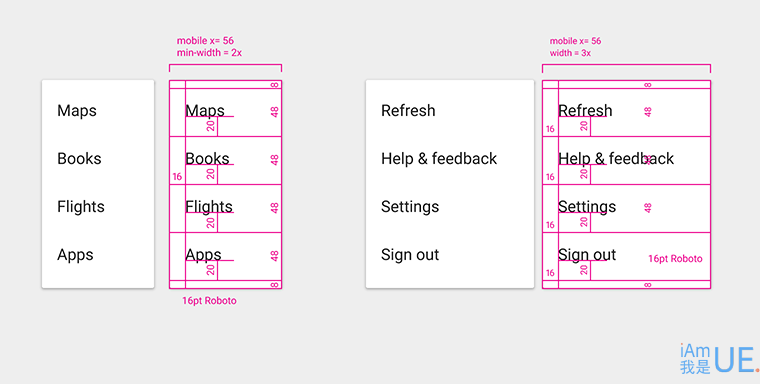

菜单到上下留出8dp距离。

Pickers

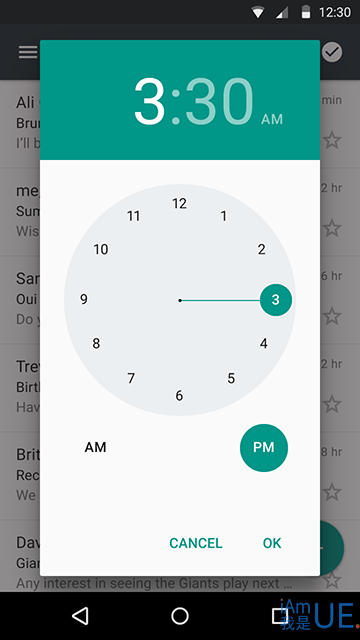

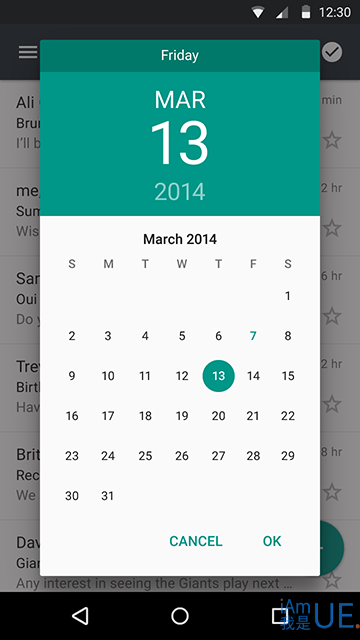

a-83a-84

日期和时间选择器是固定组件,在小屏幕设备中,通常以对话框形式展现。

Progress & activity

b-12

线形进度条只出现在纸片的边缘。

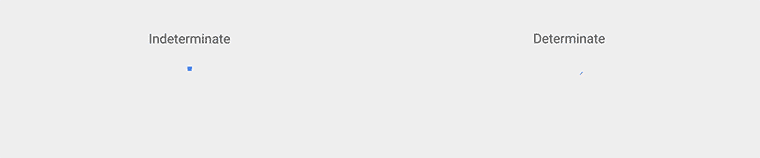

b-13

环形进度条也分时间已知和时间未知两种。

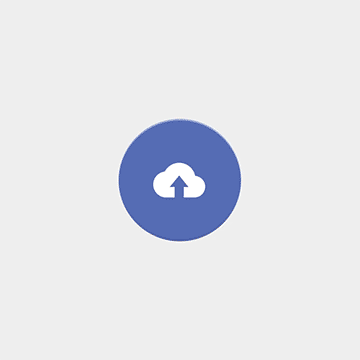

b-14

环形进度条可以用在悬浮按钮上。

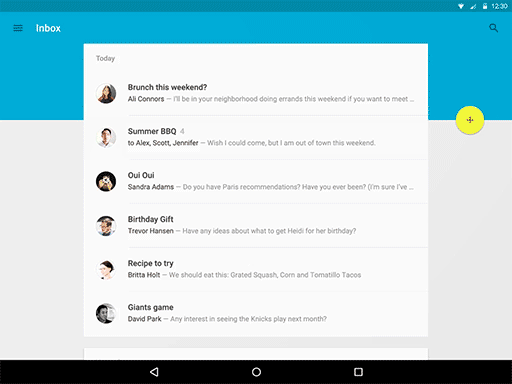

b-15

加载详细信息时,也可以使用进度条。

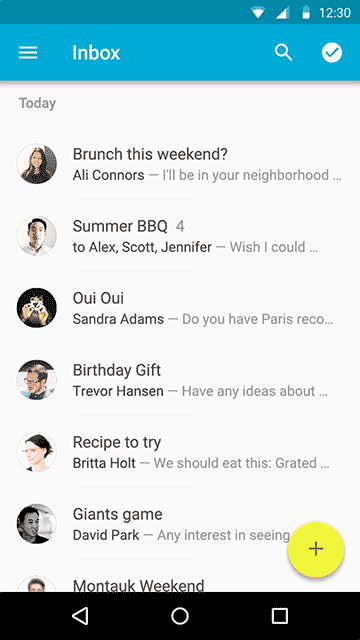

b-16

下拉刷新的动画比较特殊,列表不动,出现一张带有环形进度条的纸片。

Sliders

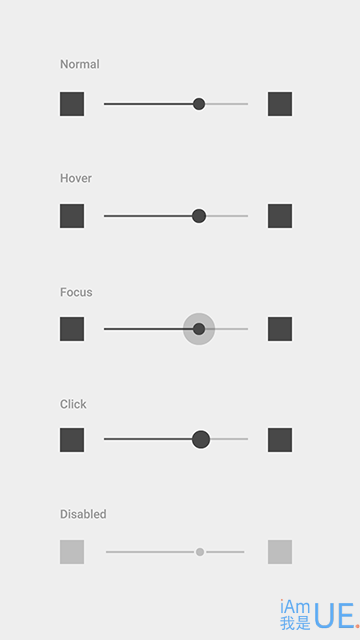

a-85

滑块左右两边可以放置图标。

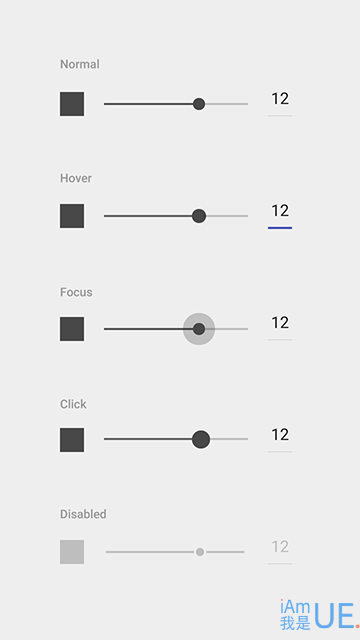

a-86

或是可编辑文本框。

a-87

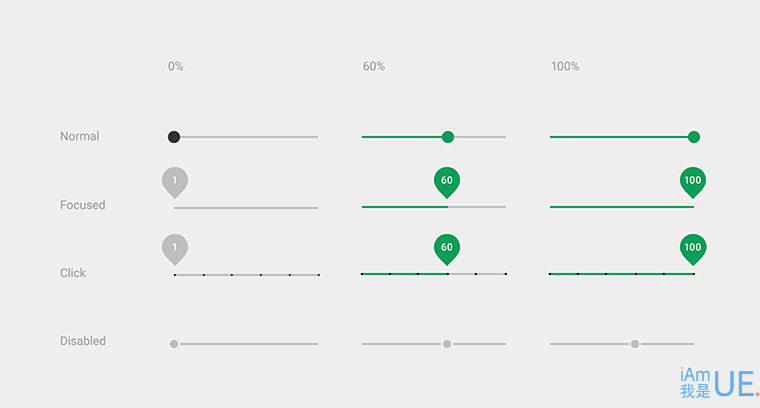

非连续的滑块,需要标出具体数值。

Snackbars & toasts

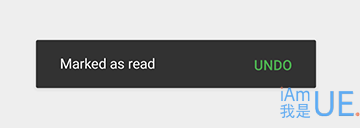

a-88

Snackbars至多包含一个操作项,不能包含图标。不能出现一个以上的Snackbars。

Snackbars在移动设备上,出现在底部。在PC上,应该悬浮在屏幕左下角。

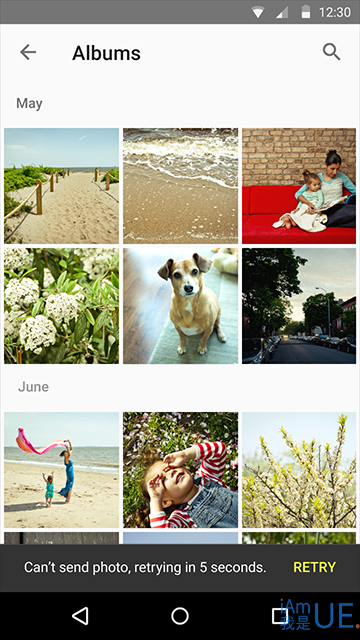

a-89

不一定要用户响应的提示,可以使用Snackbars。非常重要的提示,必须用户来决定的,应该用对话框。

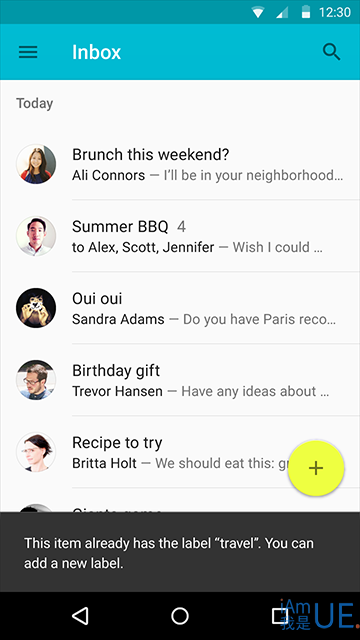

a-90

Snackbars不能遮挡住悬浮按钮,悬浮按钮要上移让出位置。

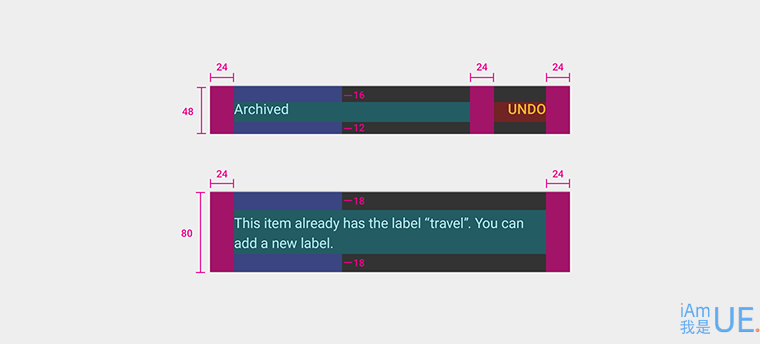

a-91

Snackbars的留白比较大,24dp。

a-92

toasts和Snackbars类似,样式和位置可以自定义,建议遵循Snackbars的规则设计。

Subheaders

a-93

小标题是列表或网格中的特殊瓦片,描述列表内容的分类、排序等信息。

a-94

滚动时,如果列表较长,小标题会固定在顶部,直到下一个小标题将它顶上去。

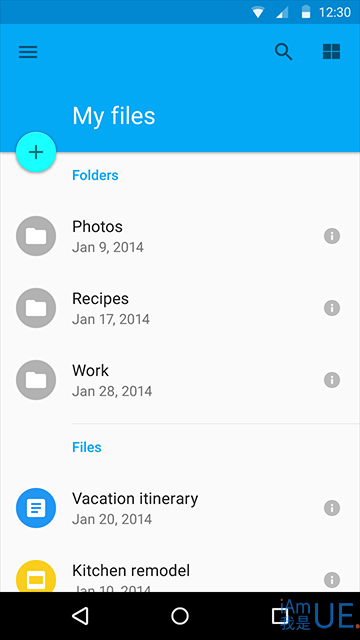

a-95

存在浮动按钮时,小标题要让出位置,与文字对齐。

Switches

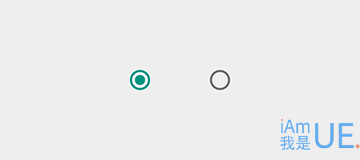

a-96

必须所有选项保持可见时,才用Radio button。不然可以使用下拉菜单,节省空间。

a-97

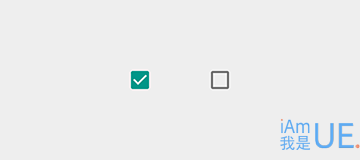

在同一个列表中有多项开关,建议使用Checkbox。

a-98

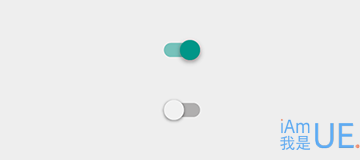

单个开关项建议使用Switch。

Tabs

a-99

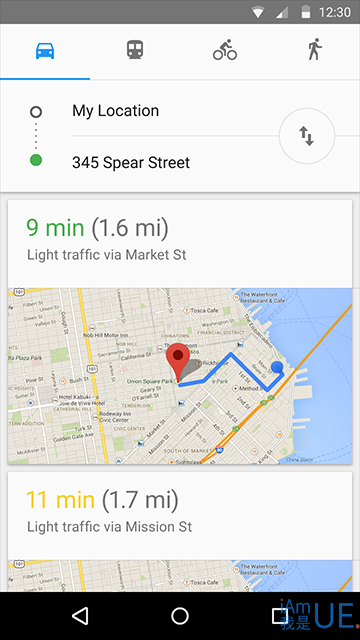

tab只用来展现不同类型的内容,不能当导航菜单使用。tab至少2项,至多6项。

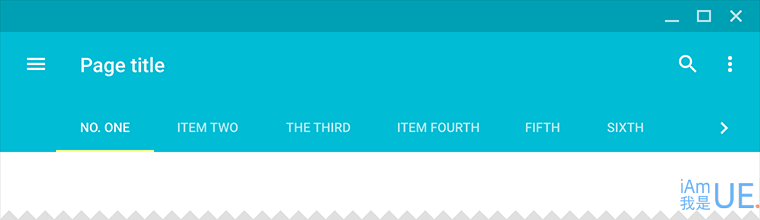

a-100

超出6项,tab需要变为滚动式,左右翻页。

a-101

tab文字要显示完整,字号保持一致,不能折行,文字与图标不能混用。

tab选中项的下划线高度是2dp。

Text fields

a-102

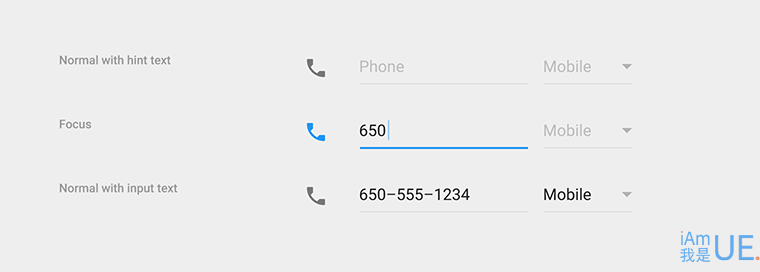

简单一根横线就能代表输入框,可以带图标。

a-103

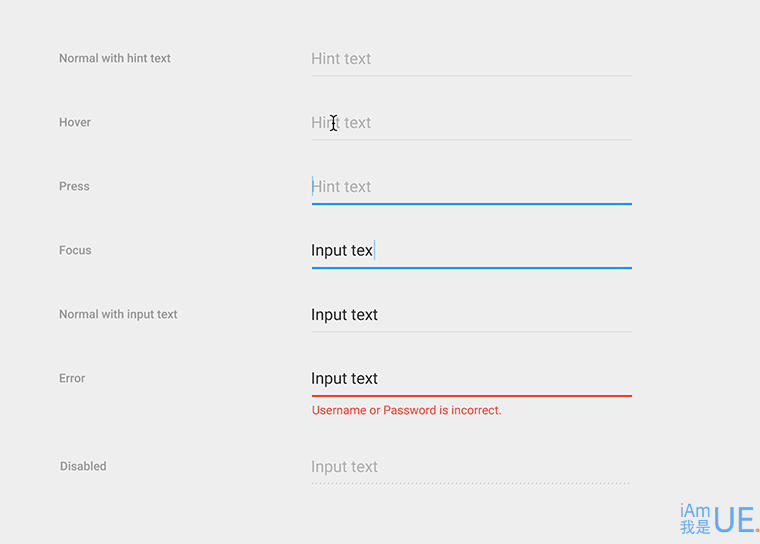

激活状态和错误状态,横线的宽度变为2dp,颜色改变。

a-104

输入框点击区域高度至少48dp,但横线并不在点击区域的底部,还有8dp距离。

a-105

输入框提示文字,可以在输入内容后,缩小停留在输入框左上角。

a-106

整个点击区域增高,提示文字也是点击区域的一部分。

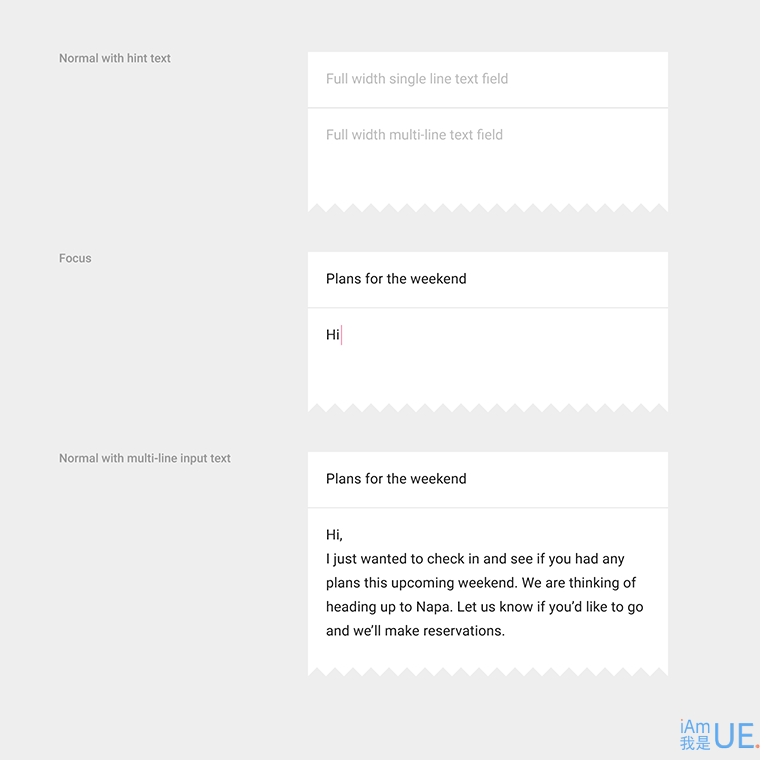

a-107

通栏输入框是没有横线的,这种情况下通常有分隔线将输入框隔开。

a-108a-109

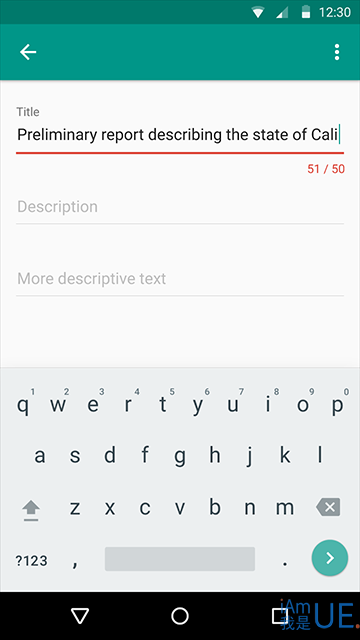

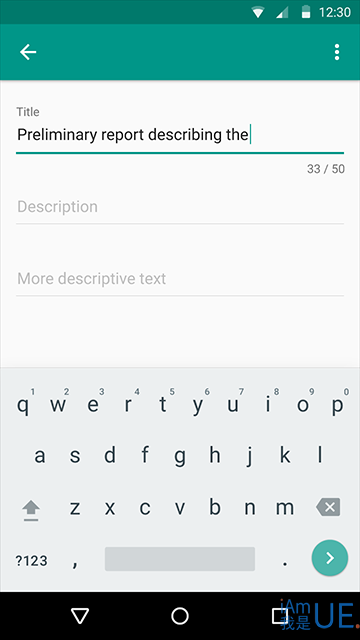

右下角可以加入字数统计。字数统计不要默认显示,字数接近上限时再显示出来。

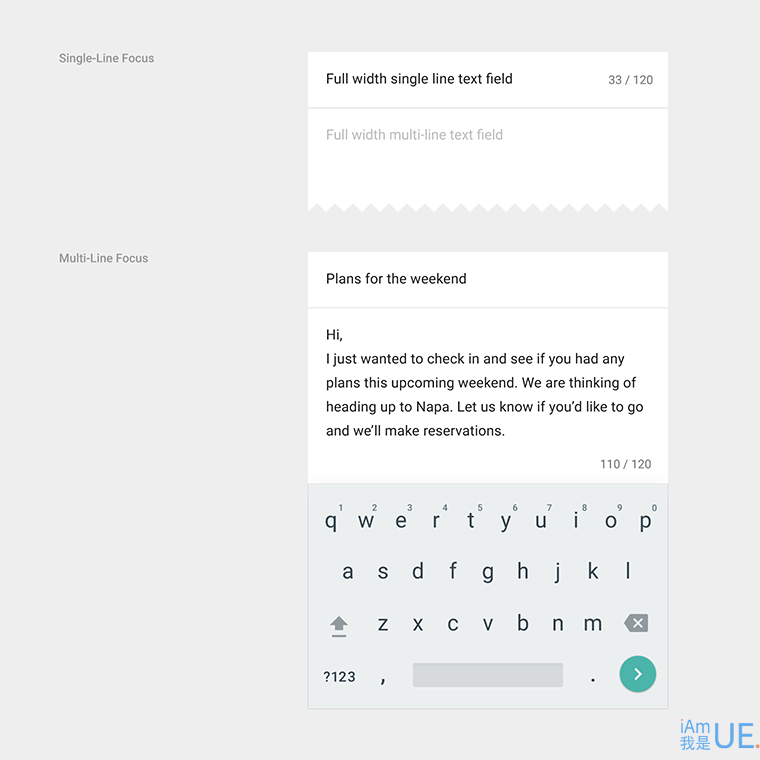

a-110

通栏输入框也可以有字数统计,单行的字数统计显示在同一行右侧。

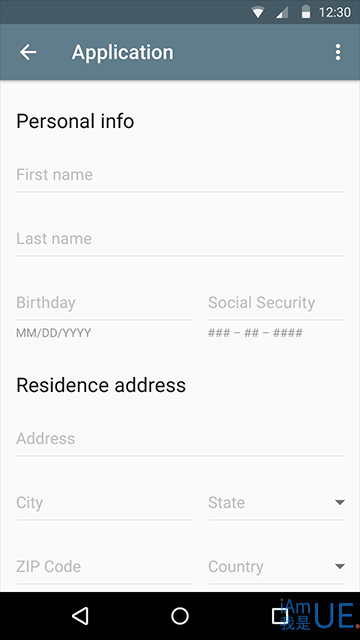

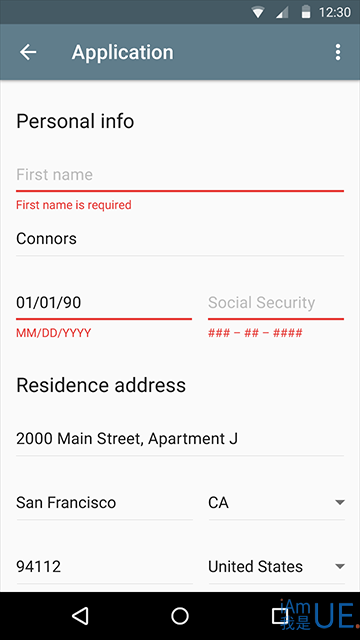

a-111a-112

错误提示显示在输入框的左下方。默认提示文本可以转换为错误提示。

a-113

字数限制与错误提示都会使点击区域增高。

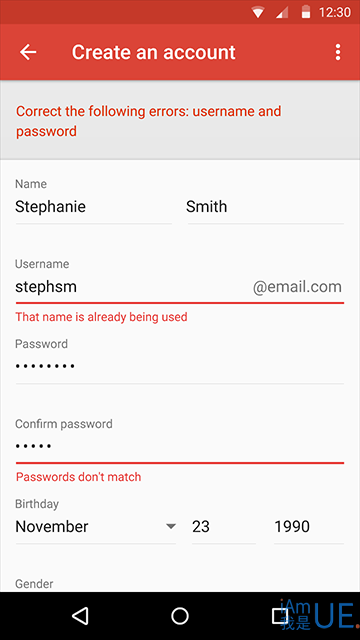

a-114

同时有多个输入框错误时,顶部要有一个全局的错误提示。

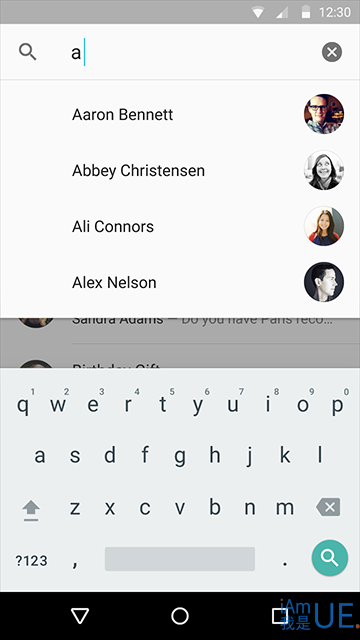

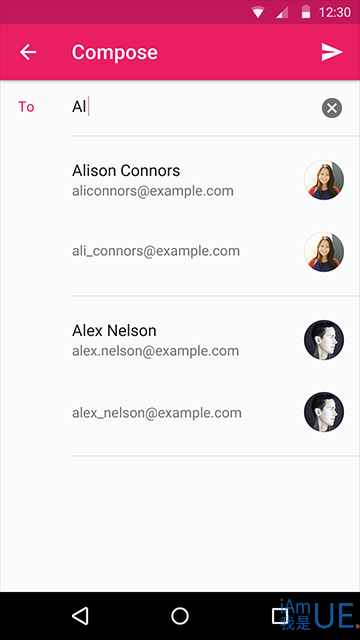

a-115a-116

输入框尽量带有自动补全功能。

Tooltips

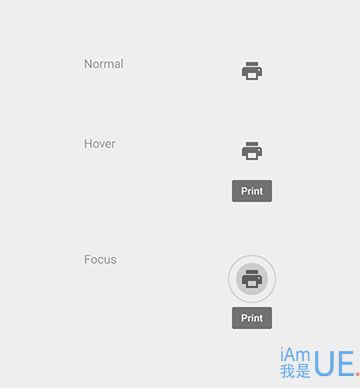

a-117

提示只用在小图标上,文字不需要提示。鼠标悬停、获得焦点、手指长按都可以触发提示。

a-118

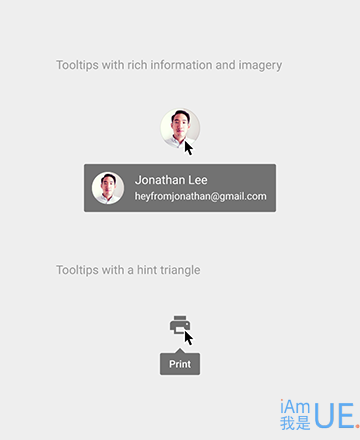

上图是错误例子。提示不能包含富文本,不需要三角箭头。

a-119a-120

触摸提示(左)和鼠标提示(右)的尺寸是不同的,背景都带有90%的透明度。

Navigation drawer

a-121

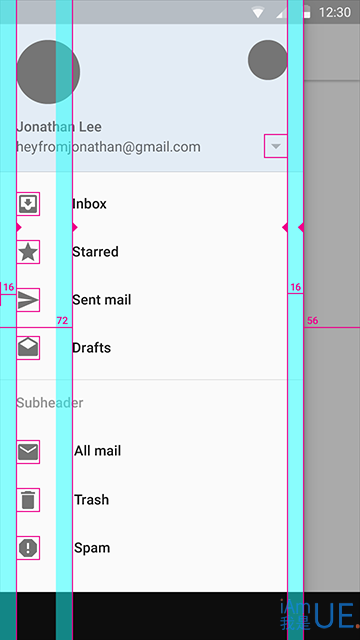

侧边抽屉从左侧滑出,占据整个屏幕高度,遵循普通列表的布局规则。手机端的侧边抽屉距离屏幕右侧56dp。

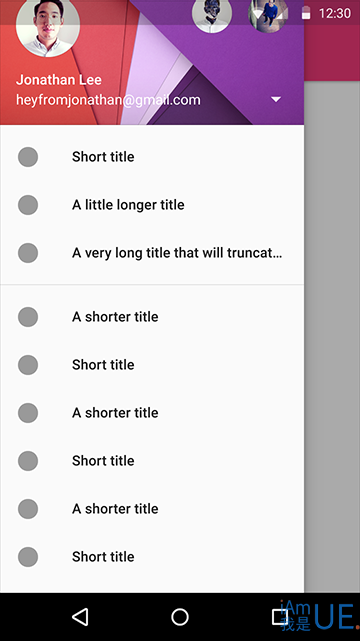

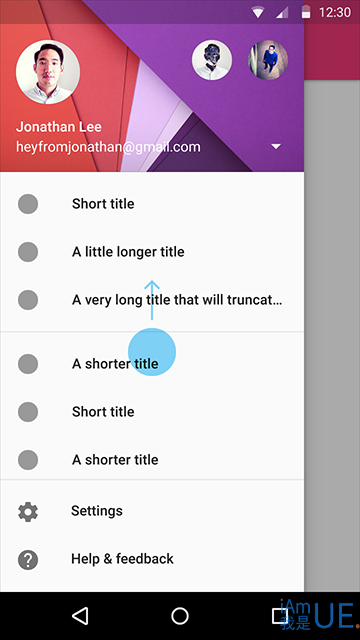

a-122a-123

侧边抽屉支持滚动。如果内容过长,设置和帮助反馈可以固定在底部。抽屉收起时,会保留之前的滚动位置。

a-124

列表较短不需要滚动时,设置和帮助反馈跟随在列表后面。

十、设置界面

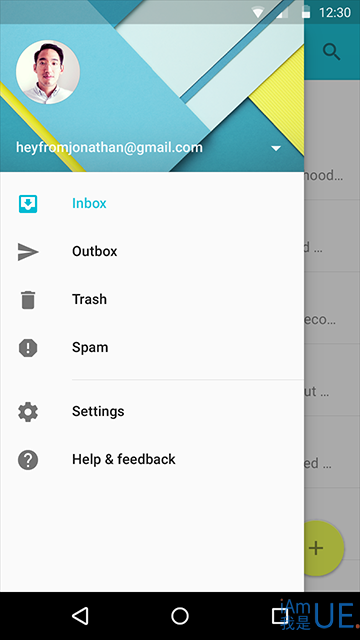

a-125a-126

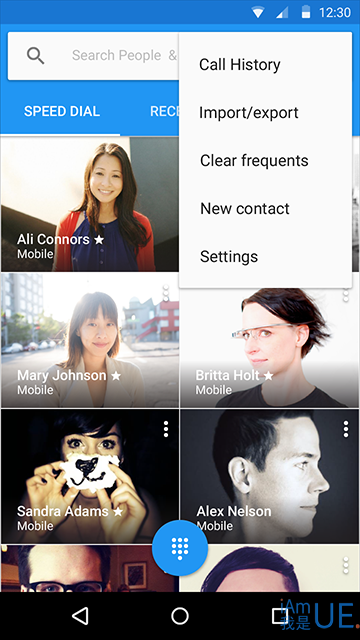

设置和帮助反馈通常放在侧边抽屉中。如果没有侧边抽屉,则放在Appbar的下拉菜单底部。

设置界面只能包含设置项,诸如关于、反馈之类的界面,入口应该放在其他地方。

a-127

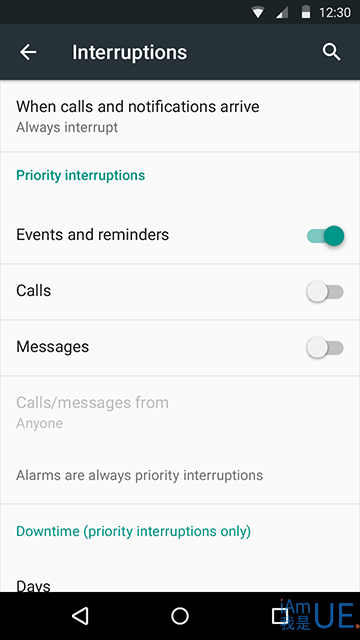

设置项使用通栏分隔线来分组。7项以下不必分组。如果某项独立一组,考虑把它放在顶部(重要)或放在底部的“其他”一栏中(不重要)。设置项较多时尝试合并,比如把两个相关的勾选项合并成一个多选项。设置项非常多时,使用子界面。

十一、易用性

无障碍设计

material design很重视用户的广度,应该尽量照顾到残障人士的体验。设计时考虑以下使用场景:

  • 没有声音
  • 没有色彩
  • 手机开启了高对比度模式
  • 手机画面放大
  • 没有视觉信息,使用屏幕阅读器
  • 只能通过语音控制
  • 以上多项结合

并注意以下问题:

  • 无鼠标、纯键盘操作。鼠标悬停显示信息,也要通过其他方式展现。
  • 考虑大字号情况下的使用体验。
  • 不要只通过颜色表达某些信息。
  • 音频信息也要提供文字或其他视觉呈现。
  • 为图片和视频提供备用的文字信息。

本地化

a-128

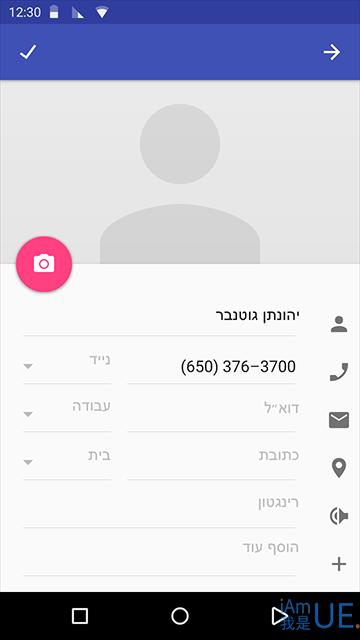

为阿拉伯语、希伯来语、波斯语用户设计相反的界面,他们的书写和阅读习惯是从右到左的。

十二、资源(需要科学上网)

  • 配色方案
  • 界面模板:手机
  • 界面模板:平板
  • 界面模板:桌面
  • 界面模板:线框图
  • 英文字体Roboto
  • Roboto介绍
  • 中文字体Noto
  • 组件集psd
  • 组件集ai
  • 组件集sketch
  • 系统图标

精华资源两波:

  1. 《新鲜热辣!一组实用的Material Design风格素材!》
  2. 《该跟上潮流了!一大波优质的MATERIAL DESIGN资源免费下载》

实践

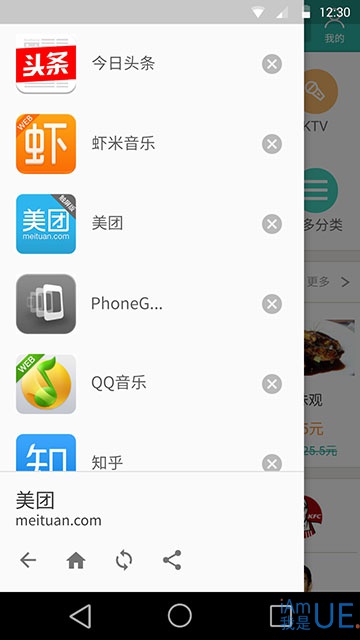

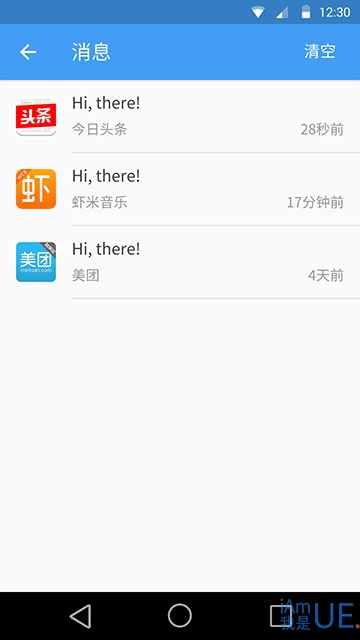

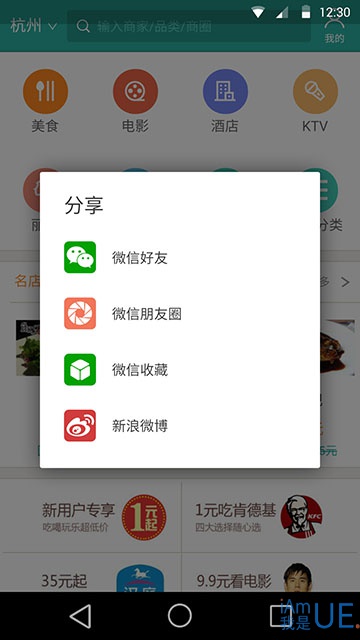

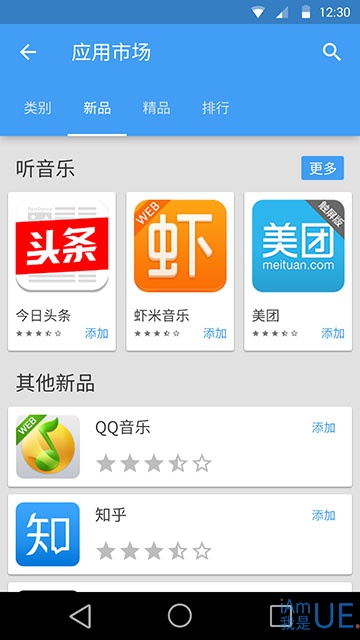

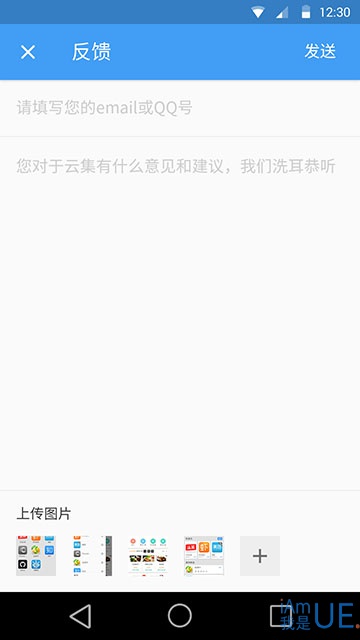

最后,展示一下朋友的项目——云集(http://lydiabox.com)的部分界面。这是一款浏览器,也是一个html5应用平台。功能结构不算复杂,但也有它的特殊性。非常适合用来理解material design,并尝试做一些变通。

c-1c-2c-3c-4c-5c-6
